Compreendendo as vantagens de rigidez e capacidade de carga dos rolamentos de rolos cruzados RB2508
O desafio da engenharia: precisão sob restrições
Os sistemas robóticos modernos enfrentam um paradoxo de engenharia: os projetistas devem alcançar uma precisão sem precedentes em espaços cada vez mais compactos e, ao mesmo tempo, gerenciar cargas complexas e multidirecionais. Robôs industriais que operam em tarefas de fabricação, montagem e precisão exigem juntas que mantenham a repetibilidade em nível de mícron, mesmo sob condições de carga variáveis. Este desafio impulsionou a inovação na tecnologia de rolamentos, especificamente em soluções que consolidam múltiplas funções de suporte de carga em componentes únicos e eficientes em termos de espaço.
O Rolamento RB2508 representa um avanço no design de rolamentos de rolos cruzados. Com dimensões de furo de 25 milímetros, diâmetro externo de 41 milímetros e largura de 8 milímetros, esse componente compacto oferece características de rigidez e capacidade de carga que excedem soluções de rolamentos convencionais muito maiores. Compreender os fundamentos técnicos desta vantagem de desempenho é essencial para engenheiros que projetam sistemas robóticos de próxima geração.
Este exame abrangente explora os princípios de engenharia por trás do desempenho superior do RB2508, suas capacidades de manuseio de carga em vários eixos e sua integração prática em aplicações robóticas avançadas. Ao analisar a geometria dos rolos cruzados e os mecanismos de pré-carga, revelamos por que esse rolamento se tornou a solução preferida para ambientes industriais exigentes.
Geometria de rolamento de rolos cruzados: a base da rigidez superior
Compreendendo a configuração dos rolos cruzados
Os rolamentos de esferas tradicionais empregam elementos rolantes esféricos dispostos em pistas circulares, criando contato pontual entre cada esfera e a superfície da pista. Esta geometria, embora adequada para aplicações com carregamento predominantemente unidirecional, apresenta limitações inerentes quando submetida a cargas radiais, axiais e de momento combinadas simultaneamente. O contato pontual concentra a tensão em pequenas áreas, limitando a capacidade de carga e contribuindo para a conformidade do rolamento sob carga.
Os rolamentos de rolos cruzados reimaginam fundamentalmente essa arquitetura. Em vez de elementos esféricos em pistas circulares, os rolamentos de rolos cruzados empregam elementos rolantes cilíndricos posicionados em ângulos de 90 graus em relação aos rolos adjacentes dentro do mesmo anel de rolamento. Este arranjo perpendicular cria múltiplas interfaces de contato de linha, onde cada rolo entra em contato com sua pista ao longo de uma superfície estendida em vez de um ponto.
Vantagens do contato de linha: distribuição de tensão e capacidade de carga
O line contact geometry delivers several critical performance advantages:
- A distribuição de carga em áreas de contato estendidas reduz as concentrações de pico de tensão, permitindo maior capacidade de carga em envelopes compactos
- A aceitação de carga multidirecional permite que um único rolamento lide com cargas radiais em dois eixos perpendiculares, cargas axiais e cargas momentâneas simultaneamente
- A tensão de contato reduzida prolonga a vida útil do rolamento, o que é particularmente importante para aplicações robóticas de alto ciclo
- A resposta de rigidez aprimorada minimiza a deflexão sob carga, fundamental para a precisão do posicionamento
Especificamente para o RB2508, esta configuração de contato de linha significa que um rolamento de rolos cruzados com furo de 25 milímetros pode gerenciar com segurança magnitudes de carga que exigiriam arranjos de rolamentos convencionais significativamente maiores. Um conjunto típico de pulso de robô industrial que pode exigir três tipos de rolamento separados (rolamento radial de esferas, rolamento axial de esferas e rolamento de suporte de carga de momento) pode ser consolidado em uma única unidade RB2508.
O Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Uma característica distintiva dos rolamentos de rolos cruzados de precisão é o sistema de pré-carga integrado. Os rolamentos padrão operam com folga mensurável – uma pequena folga entre os elementos rolantes e as pistas que permite que o rolamento funcione sem emperramento. Essa folga, normalmente medida em dezenas de micrômetros, cria uma conformidade inerente. Quando uma junta de robô sofre carga, o rolamento desvia ligeiramente à medida que os elementos rolantes e as pistas se separam antes de serem recolocados sob a direção da carga.
O RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
O preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Análise de capacidade de carga: Compreendendo o desempenho do RB2508 em vários eixos
Classificações de carga dinâmica e contexto do aplicativo
A capacidade de carga do rolamento é definida por meio de classificações de carga dinâmica – a magnitude de carga na qual um rolamento completará um milhão de rotações antes do início da fragmentação por fadiga. As especificações do RB2508 incluem múltiplas classificações de carga dinâmica refletindo sua capacidade multidirecional:
| Direção de carga | Classificação Dinâmica (Newtons) | Contexto típico de aplicação |
|---|---|---|
| Carga Radial | 3.500 | Perpendicular ao eixo do rolamento |
| Carga Axial | 1.980 | Ao longo do eixo do rolamento |
| Carga momentânea | 180 Nm | Momento de inclinação ou flexão |
Contexto prático de magnitude de carga
Para contextualizar essas classificações: um braço robótico colaborativo de 5 quilogramas que se estende por 500 milímetros a partir da articulação do pulso cria uma carga de momento de aproximadamente 25 Newton-metros no rolamento da articulação quando o braço se estende horizontalmente. A capacidade de momento de 180 Newton metros do RB2508 fornece um fator de segurança de 7 vezes essa carga – uma margem substancial para forças de aceleração dinâmica, carga de impacto e trocas de ferramentas. Esta extraordinária capacidade de momento distingue os rolamentos de rolos cruzados de todos os tipos de rolamentos convencionais de tamanho equivalente.
O dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Cenários de carga combinada: a vantagem do RB2508
A carga da junta do robô raramente consiste em força radial pura, força axial pura ou momento puro. Em vez disso, as juntas sofrem carregamento simultâneo em vários eixos. Considere uma articulação do ombro de um robô apoiando um braço horizontal com um objeto agarrado deslocado da linha central da articulação:
- Carga radial do peso do braço e da carga útil criando uma força descendente perpendicular ao eixo do braço
- Carga axial proveniente de trocas de ferramentas e variações de posicionamento vertical da carga útil
- Carga momentânea da distância de deslocamento entre o eixo da junta e o centro de gravidade da carga útil
Um único rolamento RB2508 acomoda todos os três componentes de carga dentro de seu envelope de projeto. As soluções convencionais normalmente exigem vários conjuntos de rolamentos dispostos em configurações de alojamento complexas. A arquitetura de rolos cruzados do RB2508 aceita cargas combinadas através de seu arranjo integral de elementos cruzados, eliminando a necessidade de mecanismos externos de distribuição de carga.
Rigidez: Medindo e Compreendendo o Desempenho do RB2508
Rigidez do rolamento: o parâmetro de engenharia de precisão
A rigidez em aplicações de rolamentos é quantificada como rigidez – a resistência à deflexão sob carga aplicada. A rigidez é expressa matematicamente como carga dividida pela deflexão, medida em unidades de Newtons por micrômetro. Um rolamento com maior rigidez resiste à deflexão, mantendo a posição com maior precisão sob carga.
O RB2508's stiffness characteristics vary by load direction. Typical values include:
- Rigidez radial: aproximadamente 50-70 N/micrômetro (dependendo da configuração de pré-carga)
- Rigidez axial: aproximadamente 30-50 N/micrômetro
- Rigidez de momento: aproximadamente 15-20 Nm/miliradiano
Ose stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Estabilidade de temperatura e consistência de pré-carga
A rigidez do rolamento depende da temperatura. À medida que a temperatura do rolamento aumenta, a viscosidade do lubrificante diminui e as forças de pré-carga da mola diminuem, reduzindo a rigidez geral. O mecanismo de pré-carga baseado em mola do RB2508 foi projetado para minimizar essa degradação. As molas onduladas no anel externo do rolamento são selecionadas para materiais com coeficientes de expansão térmica extremamente baixos, mantendo a força de pré-carga entre mais ou menos 5% em toda a faixa de operação do rolamento de menos 10 a mais 80 graus Celsius.
Essa estabilidade térmica garante que uma junta robótica mantenha uma precisão consistente, seja operando durante condições de partida fria pela manhã ou após uma operação prolongada de ciclo de trabalho intenso, gerando temperaturas elevadas nos rolamentos. Os rolamentos convencionais apresentam maior variação de rigidez em todas as faixas de temperatura, resultando em desvio de posição durante sessões operacionais prolongadas – uma limitação crítica eliminada pelo projeto de pré-carga do RB2508.
Excelência em fabricação: como o RB2508 alcança desempenho superior
Fabricação de precisão: da matéria-prima ao rolamento acabado
Fabricação de rolamentos UKL Co., Ltd. (Wuxi), uma empresa industrial e comercial integrada especializada em soluções de rolamentos de precisão, demonstra o processo de fabricação abrangente necessário para produzir rolamentos que atendem às especificações RB2508. Como uma fábrica profissional de rolamentos que combina pesquisa, desenvolvimento, produção e vendas, a abordagem da UKL exemplifica o rigor de fabricação exigido pela produção moderna de rolamentos de rolos cruzados.
O RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Os processos de fabricação de rolamentos de rolos cruzados exigem precisão excepcional. A sequência completa de fabricação do rolamento inclui:
- Forjamento e recozimento de matéria-prima para estabelecer a estrutura do material e aliviar tensões internas
- Operações de torneamento estabelecendo diâmetros externos e de furo iniciais com tolerâncias de mais ou menos 0,5 milímetros
- Ciclos de tratamento térmico que levam os materiais à dureza especificada (normalmente 60-65 HRC para componentes RB2508)
- Operações de retificação de precisão atingindo dimensões finais com tolerâncias de mais ou menos 0,01 milímetros e acabamentos superficiais abaixo de 0,15 micrômetros
- Colocação cruzada de rolos e integração de molas de pré-carga que exigem fixação especializada e verificação de qualidade
- Montagem automatizada de componentes de rolamento com medição precisa em cada etapa
Garantia de Qualidade: Verificação das Especificações de Desempenho
Instalações de fabricação de rolamentos que empregam sistemas de qualidade modernos verificam o desempenho do RB2508 por meio de vários protocolos de inspeção e teste. Cada rolamento sofre:
- Inspeção dimensional usando equipamento de medição de precisão para verificar o furo, o diâmetro externo e a largura dentro das tolerâncias especificadas
- Medição de circularidade e desvio garantindo que os anéis do rolamento sejam perfeitamente concêntricos, fundamental para aplicações de precisão
- Medição da força de pré-carga confirmando que os mecanismos de mola fornecem forças de compressão especificadas
- Testes de ruído e vibração sob carga para detectar falhas de fabricação que possam comprometer o desempenho
- Ormal cycling tests simulating temperature variations encountered in field applications
A base de produção totalmente modernizada da UKL, composta por mais de 200 profissionais qualificados, abrange todo o processo de fabricação sob o controle de uma única instalação. Esta integração vertical garante consistência, rastreabilidade e resposta rápida aos requisitos de especificação. Cada rolamento enviado traz documentação que verifica a conformidade com as especificações dimensionais, de pré-carga e de desempenho.
Série RB vs. Série RU: Compreendendo a diferenciação do design
RB2508: Arquitetura de pré-carga do anel externo
O RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- A pré-carga do anel externo proporciona excelentes características de rigidez radial, essenciais para suportar o peso e as cargas úteis do braço
- A integração da mola de pré-carga no anel externo simplifica os requisitos de projeto do mancal em comparação com esquemas de pré-carga do anel interno
- As características previsíveis de pré-carga permanecem estáveis durante os ciclos térmicos devido à seleção cuidadosa do material da mola
- Acessibilidade para ajustes de tolerância do alojamento durante a integração em montagens de juntas robóticas
Série RU: Arquitetura de pré-carga do anel interno
O RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Compacidade máxima do diâmetro externo, vantajosa para aplicações onde o espaço do anel externo é severamente restrito
- Configuração de montagem em anel interno permitindo arranjos de alojamento exclusivos em aplicações especializadas
- Características alternativas de distribuição de carga adequadas para aplicações específicas com carga de momento dominante
Orientação de seleção: RB2508 para aplicações conjuntas de robôs
Para juntas de robôs industriais padrão, montagens de robôs colaborativos e aplicações de posicionamento de precisão, a série RB (incluindo RB2508) normalmente supera as alternativas da série RU. A arquitetura de pré-carga do anel externo dos rolamentos RB oferece rigidez radial superior – o requisito crítico para suportar estruturas de braços e cargas úteis. A série RU encontra aplicação preferencial em designs de anéis giratórios e configurações especializadas de mesa giratória onde se aplicam diferentes requisitos de distribuição de carga.
O Rolamento de rolos cruzados RB2508 representa a configuração ideal para juntas robóticas que exigem capacidade de carga radial, capacidade de carga axial, capacidade de carga de momento e repetibilidade posicional excepcional dentro de um envelope compacto de 25x41x8 milímetros.
Projeto de Integração: Otimizando o Desempenho da Articulação do Robô com RB2508
Requisitos de tolerância do invólucro e ajuste preciso
O desempenho do rolamento depende fundamentalmente da qualidade do projeto do alojamento. A rigidez superior e a capacidade de carga do RB2508 só são plenamente realizadas quando integradas em carcaças que atendem a especificações de tolerância rigorosas:
| Recurso de habitação | Grau de tolerância | Valor típico | Impacto no desempenho |
|---|---|---|---|
| Furo do Anel Externo | H7 | 41 0,025 milímetros | O ajuste justo evita o movimento radial |
| Furo do Anel Interno | P5 | 25 -0,05mm | Mantém a concentricidade e o desvio |
| Excentricidade do furo externo | TIR 0,05 mm | Excentricidade Total Indicada | Garante a concentricidade do anel do rolamento |
| Excentricidade do furo interno | TIR 0,03 mm | Excentricidade Total Indicada | Evita o desequilíbrio dos elementos rolantes |
Estratégia de Lubrificação: Sustentando o Desempenho em Todas as Condições Operacionais
O RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Sistemas de lubrificação óleo-ar: O ar comprimido transporta gotas precisas de óleo para dentro do rolamento em intervalos controlados. Essa abordagem minimiza o arrasto do rolamento, mantém a temperatura consistente e prolonga a vida útil do rolamento. Os sistemas óleo-ar são adequados para aplicações de serviço contínuo ou de alta velocidade onde o gerenciamento térmico é crítico. A complexidade da instalação aumenta em comparação com a lubrificação com graxa, mas as vantagens de desempenho justificam o esforço adicional de engenharia para aplicações exigentes.
Lubrificação à base de graxa: Os projetos de rolamentos vedados empregam formulações de graxa sintética que proporcionam lubrificação de longo prazo com manutenção mínima. A lubrificação com graxa simplifica a instalação e é apropriada para aplicações de juntas robóticas seladas operando em velocidades moderadas (abaixo de 300 RPM). As compensações incluem atrito ligeiramente maior e geração de calor correspondente em comparação com sistemas de óleo.
Ormal Management and Temperature Control
Os rolamentos pré-carregados geram mais calor do que os projetos baseados em folga, especialmente em velocidades mais altas. O projeto eficaz da junta robótica incorpora estratégias de gerenciamento térmico:
- Os materiais da carcaça de alumínio com alta condutividade térmica dissipam o calor gerado pelo rolamento para longe do conjunto da junta
- A circulação canaliza o óleo de resfriamento direto através da zona do rolamento em aplicações de alto desempenho
- O monitoramento da temperatura por meio de sensores integrados alerta os sistemas de controle sobre condições térmicas anormais antes da degradação do desempenho
- Os protocolos de ajuste de velocidade operacional reduzem a velocidade se a temperatura do rolamento exceder os limites projetados
O RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Análise Comparativa: RB2508 vs. Soluções Alternativas de Rolamentos
Para ilustrar as vantagens técnicas do RB2508, a comparação de seu desempenho em parâmetros-chave com alternativas de rolamentos convencionais revela o caso de engenharia para seleção de rolos cruzados:
| Parâmetro de desempenho | RB2508 | Bola de duas fileiras | Conjunto de rolos cônicos |
|---|---|---|---|
| Rigidez Radial | 60 N/mícron | 12 N/mícron | 25 N/mícron |
| Rigidez Axial | 40 N/mícron | 5 N/mícron | 8 N/mícron |
| Capacidade de Momento | 180 Nm | 20 Nm | 60 Nm |
| Contagem de componentes | 1 | 2-3 | 3-6 |
| Diâmetro Externo | 41mm | 47mm | 62 milímetros |
| Repetibilidade posicional | 0,1mm | 0,5 mm | 0,3 mm |
| Complexidade de instalação | Baixo | Moderado | Alto |
Esta comparação demonstra um princípio fundamental: o RB2508 consolida o desempenho de múltiplas soluções de rolamentos convencionais em um componente único e mais simples. Uma aplicação de junta robótica que exija suporte radial, acomodação axial e resistência ao momento-carga empregaria tradicionalmente três ou mais tipos de rolamentos. A solução de unidade única RB2508 reduz a complexidade da montagem, o custo e possíveis pontos de falha, ao mesmo tempo que oferece desempenho superior em todas as direções de carga.

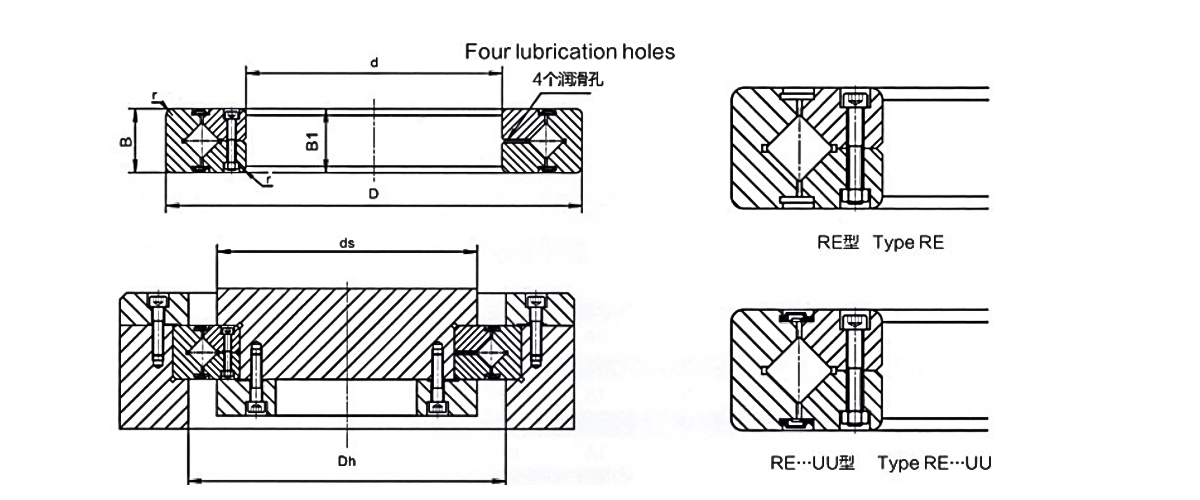

Arquitetura Técnica: Visualização de Projeto RB2508
Aplicações práticas: onde o RB2508 se destaca
Projeto colaborativo de conjunto de robôs
Robôs colaborativos que operam ao lado de trabalhadores humanos exigem precisão e confiabilidade excepcionais. O perfil compacto e a alta capacidade de momento do RB2508 permitem um projeto de junta seguro e preciso. Um típico conjunto de ombro de robô colaborativo integra um rolamento RB2508 para apoiar a estrutura do braço enquanto acomoda trocas de ferramentas e oscilações dinâmicas de carga. O design de baixa folga do rolamento garante repetibilidade para tarefas de posicionamento da garra, enquanto seu mecanismo de pré-carga garante operação estável apesar das variações térmicas durante turnos de trabalho prolongados.
Integração de montagem de pulso de robô industrial
Os pulsos dos robôs modernos empregam vários eixos de rotação (roll, pitch, yaw) em montagens ultracompactas. Cada eixo do pulso beneficia de suporte de rolamento de rolos cruzados. A balança RB2508 é ideal para eixos de rotação e inclinação em muitas configurações de robôs industriais. A capacidade do rolamento de aceitar cargas momentâneas sem componentes de suporte adicionais permite projetos de alojamentos de pulso que mantêm a precisão do ponto central da ferramenta dentro de 0,1 milímetros – essencial para aplicações de soldagem, montagem e usinagem de precisão.
Robótica Cirúrgica e Médica
Os sistemas robóticos cirúrgicos exigem precisão e confiabilidade excepcionais. Os rolamentos articulados devem manter a precisão posicional dentro de 0,05 milímetros enquanto suportam ciclos contínuos de esterilização e perfis de movimento de alta aceleração. A rigidez e estabilidade térmica do RB2508 são ideais para esses requisitos exigentes. A baixa folga do rolamento elimina o trauma tecidual causado pela deflexão das articulações, enquanto seu desempenho consistente ao longo dos ciclos térmicos garante confiabilidade através de procedimentos repetidos de esterilização.
Automação de embalagens e manuseio de materiais
Robôs pick-and-place de alta velocidade operando a 100 ciclos por minuto submetem os rolamentos das juntas a tensões dinâmicas severas. O mecanismo de pré-carga e a geometria de contato de linha do RB2508 distribuem as cargas de impacto de maneira mais eficaz do que os rolamentos de esferas, prolongando a vida útil do rolamento. A capacidade de momento do rolamento suporta cargas úteis deslocadas características de instalações de pinças a vácuo, enquanto sua rigidez garante precisão de posicionamento consistente durante todo o turno de produção.
Manutenção e vida útil: otimizando a confiabilidade do RB2508
Melhores práticas de instalação
A instalação adequada impacta diretamente o desempenho e a vida útil do rolamento. Os protocolos de instalação críticos incluem:
- Verifique se o diâmetro do furo da caixa e o acabamento superficial atendem às tolerâncias especificadas antes da instalação do rolamento
- Use extratores de rolamento de precisão projetados para rolamentos de rolos cruzados para evitar danos ao anel interno durante a remoção ou instalação
- Aplique óleo de máquina leve na superfície do furo do rolamento para facilitar a montagem e evitar escoriações
- Instale os componentes do rolamento em sequência, mantendo o alinhamento durante todo o processo de montagem
- Verifique a força de pré-carga após a instalação para confirmar a carga compressiva adequada dos mecanismos de mola
Período de rodagem e estabilização térmica
Novas instalações robóticas beneficiam-se de procedimentos de rodagem controlados. Durante as primeiras 8 a 10 horas de operação, a operação dos robôs com 50% da carga nominal permite que os componentes do rolamento se assentem adequadamente e que os gradientes térmicos se estabilizem. O aumento da temperatura durante este período normalmente ocorre nas primeiras 3-4 horas. Aumentos graduais de carga e velocidade durante as primeiras 40 horas de operação prolongam a vida útil do rolamento e garantem desempenho ideal.
Estratégias de monitoramento de condições
As plataformas robóticas modernas incorporam cada vez mais sistemas de monitoramento das condições dos rolamentos usando sensores de temperatura e vibração. Estes permitem a manutenção preditiva que prolonga a vida útil e evita falhas inesperadas:
- O monitoramento da temperatura do rolamento detecta antecipadamente a degradação da lubrificação ou a perda de pré-carga
- A análise da frequência de vibração identifica o desgaste do elemento rolante antes de uma falha catastrófica
- A tendência de repetibilidade posicional revela o aumento da conformidade do rolamento ao longo do tempo
- A análise de óleo ou graxa monitora os níveis de oxidação e contaminação
Expectativas de vida útil
Rolamentos RB2508 bem conservados normalmente fornecem de 10.000 a 15.000 horas de operação antes de exigirem substituição. Isto representa uma vantagem substancial em termos de vida útil em relação às soluções de rolamentos convencionais, considerando a capacidade superior de suporte de carga do rolamento. Em aplicações leves, a vida útil pode chegar a 20.000 horas. A substituição preventiva dos rolamentos antes de uma falha catastrófica evita danos secundários às superfícies da carcaça, reduzindo os custos totais de reparo e o tempo de inatividade do sistema.
Perguntas frequentes
Q1: O que torna os rolamentos de rolos cruzados superiores aos rolamentos de esferas para aplicações de juntas de robôs?
Os rolamentos de rolos cruzados empregam contato linear entre os elementos rolantes e as pistas, em comparação com o contato pontual em rolamentos de esferas. Esta geometria distribui cargas em áreas de superfície maiores, permitindo maior rigidez e capacidade de carga em envelopes de tamanho equivalente. Além disso, os rolamentos de rolos cruzados aceitam simultaneamente cargas radiais, axiais e de momento, eliminando a necessidade de vários tipos de rolamentos em conjuntos de junta única.
P2: Como a pré-carga melhora o desempenho do rolamento em aplicações de robôs de precisão?
A pré-carga elimina a folga interna mantendo contato constante entre os corpos rolantes e as pistas. Este design elimina a folga e aumenta drasticamente a rigidez do rolamento, permitindo a repetibilidade de precisão exigida pelos robôs modernos. A pré-carga também estabiliza a operação do rolamento em variações de temperatura, usando mecanismos de mola que mantêm uma força de compressão consistente, apesar da expansão e contração térmica.
Q3: Qual é a vida útil típica de um rolamento RB2508 em operação contínua do robô?
Rolamentos RB2508 bem conservados normalmente entregam de 10.000 a 15.000 horas de operação antes de exigirem substituição. A vida útil varia com base nas condições reais de carga, velocidade operacional, gerenciamento de temperatura e rigor na manutenção da lubrificação. Aplicações leves podem atingir 20.000 horas, enquanto aplicações extremas podem exigir substituição após 8.000 horas.
Q4: Os rolamentos RB2508 podem ser adaptados em projetos de robôs existentes usando rolamentos convencionais?
Em muitos casos, sim. O perfil compacto de 25x41x8 milímetros do RB2508 geralmente permite a substituição direta se as tolerâncias do alojamento puderem ser ajustadas às especificações H7 para o furo do anel externo. No entanto, o aumento drástico da rigidez do rolamento pode exigir o ajuste do servocontrolador para evitar a instabilidade do controle. A avaliação de compatibilidade envolvendo análise dimensional detalhada e simulação dinâmica é recomendada antes da implementação.
Q5: Qual abordagem de lubrificação é melhor para rolamentos RB2508 em aplicações robóticas de alto serviço?
Os sistemas de lubrificação óleo-ar são preferidos para aplicações de serviço contínuo, fornecendo gotas de óleo precisas em intervalos controlados. Esta abordagem minimiza o arrasto, mantém a temperatura ideal do rolamento e prolonga a vida útil em comparação com a lubrificação com graxa. Os sistemas à base de graxa são adequados para aplicações seladas com ciclos de trabalho moderados e requisitos de velocidade mais baixos, trocando algum desempenho por manutenção simplificada.
Q6: Como a capacidade de carga momentânea do RB2508 se compara às soluções de rolamentos convencionais?
O RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: Quais especificações de tolerância do invólucro são críticas para o desempenho ideal do RB2508?
O outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: As variantes de rolamento RB2508 estão disponíveis para diferentes requisitos de carga?
Sim, os fabricantes oferecem séries de rolamentos de rolos cruzados que variam desde variantes menores e leves para aplicações leves até unidades maiores de alta capacidade para uso industrial pesado. O RB2508 é otimizado para aplicações robóticas que exigem capacidade de carga radial, axial e de momento balanceada em espaços compactos. Variantes menores (RB2006) são adequadas para robôs colaborativos leves, enquanto variantes maiores acomodam braços industriais mais pesados.
Q9: Como a temperatura afeta o desempenho e a vida útil do rolamento RB2508?
Os rolamentos RB2508 padrão mantêm especificações completas de desempenho de menos 10 a mais 80 graus Celsius. Acima de 80 graus, a viscosidade do lubrificante diminui e a força da mola de pré-carga diminui, reduzindo a rigidez e aumentando as taxas de desgaste. O gerenciamento térmico eficaz por meio do projeto do alojamento e dos sistemas de resfriamento mantém a temperatura do rolamento na faixa ideal de 40 a 65 graus Celsius, maximizando a vida útil e a consistência do desempenho.
Q10: Como o desempenho do RB2508 se compara entre aplicações de robôs para serviços leves e extremos?
O RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
