O que torna o rolamento SI5TK a solução ideal sem manutenção para ligações em miniatura?

Compreendendo o rolamento SI5TK em sistemas de movimento de precisão

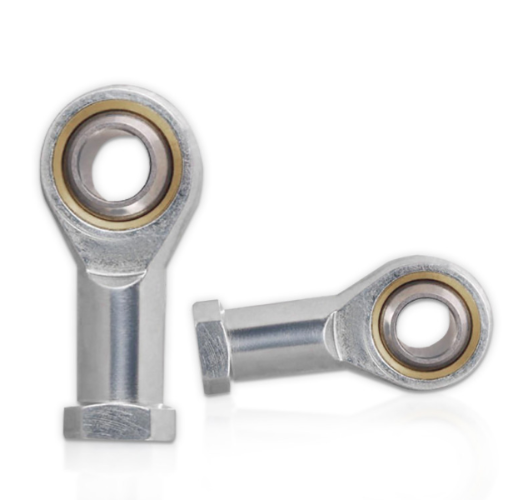

Quando engenheiros e especialistas em compras procuram um terminal de rótula compacto e autolubrificante que elimine a necessidade de lubrificação constante, o Rolamento SI5TK frequentemente surge como ponto de referência. Esta extremidade de rótula em miniatura pertence à série SI5T/K, uma família de rótulas autolubrificantes completas projetadas para movimentos oscilantes de baixa velocidade. Ao contrário das juntas metal-metal convencionais que requerem lubrificação periódica, esta unidade integra um revestimento composto de PTFE diretamente na pista esférica. O resultado é um componente livre de manutenção que cabe em montagens apertadas sem sacrificar a capacidade de carga ou a flexibilidade de alinhamento.

Este artigo fornece uma análise técnica detalhada do terminal de rótula SI5TK, incluindo seus gráficos dimensional completo, composição do material, limites ambientais e cenários de aplicação. Todas as parâmetros da folha de dados do fabricante estão incluídas para que você possa tomar uma decisão de seleção informada sem fazer referência cruzada de múltiplas fontes.

Dimensões e especificações incluídas no rolamento SI5TK

O envelope dimensional do rolamento SI5TK é definido por seu furo de 5mm e rosca interna M5x0,8. Esses dois recursos determinados como a extremidade da pressa são montados nos eixos correspondentes e nas pressas roscadas. A tabela abaixo lista todas as dimensões críticas em milímetros, correspondendo à folha de dados padrão da série SI5T/K.

O ângulo de restrição permitido de 13 graus é um indicador chave. Isso significa que a extremidade da pressa SI5TK pode compensar o desalinhamento entre o eixo e a carcaça sem emperrar. A classificação de carga dinâmica de 5,7 kN e a classificação estática de 6,0 kN indicam que este rolamento foi projetado para cargas leves a moderadas, consistente com seu peso de 16 gramas e sua pegada reduzida.

Parâmetros materiais e ambientais do rolamento SI5TK

O desempenho de qualquer terminal de rótula depende dos materiais utilizados em sua construção. O rolamento SI5TK combina um corpo de aço carbono com uma esfera de aço temperado e um revestimento composto de PTFE. Cada camada desempenha uma função específica de resistência ao desgaste, proteção contra corrosão e autolubrificação.

Composição de materiais

• Corpo da extremidade da pressa: Aço carbono zincado para prevenção de ferrugem.
• Bola interna: Aço para rolamento GC15, temperado até HRC 58-64, com cromagem dura em superfície esférica.
• Par de fricção deslizante: Revestimento composto de aço e PTFE, permitindo autolubrificação sem óleo.

O revestimento de cromo duro da esfera reduz o atrito e resiste à corrosão, enquanto o revestimento de PTFE transfere uma película fina de politetrafluoretileno para a superfície da esfera durante a operação. Este filme de transferência é o que torna o rolamento SI5TK livre de manutenção.

Temperatura operacional e limites de movimento

• Temperatura de trabalho: -30 graus C a 80 graus C, com exposição de curto prazo até 120 graus C.
• Tipo de movimento: Oscilação de baixa velocidade e compensação de dependência de pequeno ângulo. Não é adequado para giros contínuos em alta velocidade.

Esses limites são importantes para engenheiros de projeto. Se uma aplicação controlada contínua ou velocidades acima de algumas centenas de RPM, um tipo de rolamento diferente deverá ser selecionado. O SI5TK é otimizado para movimento alternativo ou oscilante onde a junta deve se autoalinhar sob carga.

Vantagens do produto e benefícios do design

O terminal de rótula SI5TK oferece diversas vantagens práticas que reduzem o tempo de montagem e os custos de manutenção a longo prazo. A lista a seguir resume os principais benefícios relatados na ficha técnica.

1. Autolubrificação sem manutenção: O revestimento composto de PTFE elimina a necessidade de lubrificação, bicos de óleo ou graxeiras. O rolamento pode ser instalado e usado imediatamente.
2. Grande compensação de desalinhamento: Um ângulo de inclinação máximo de 13 graus compensa erros de instalação, permite a deflexão do eixo e evita preenchimento nas bordas.
3. Compacto e leve: Com perfil miniatura e peso de apenas cerca de 16 gramas, adapta-se às estruturas mecânicas leves.
4. Capacidade de carga confiável: A esfera duradoura e o corpo zincado suportam cargas radiais, axiais e combinadas em aplicações oscilantes.
5. Resistência à corrosão superficial: O revestimento de zinco no corpo e o cromo duro na esfera resistem à ferrugem e aos ataques ambientais.
6. Montagem simples: O rosqueamento interno e corpo compacto permite fácil montagem. A rosca direita é padrão; a rosca esquerda SI5TL/K está disponível para ajuste de comprimento estilo esticadador.
7. Alternativas mais limpas do que lubrificadas a óleo: Comparado com extremidades de rótula lubrificadas a óleo, o SI5TK não possui bico de óleo, tornando-o mais compacto e adequado para equipamentos selados ou sensíveis a óleo.

Essas vantagens vêm das especificações específicas. O rolamento SI5TK não foi projetado para rotação contínua em alta velocidade. O revestimento de PTFE também não é adequado para ambientes de pressão extremamente alta ou altamente contaminados com poeira abrasiva. Selecionar o rolamento correto para as condições operacionais é essencial para uma longa vida útil.

Cenários típicos de aplicação para rolamento SI5TK

O SI5TK pertence à categoria de junta de peixe em miniatura de baixa carga, frequentemente usada em ligações, hastes e mecanismos de atração. As seguintes áreas de aplicação são típicas.

• Equipamentos de automação: Pequenos mecanismos executivos, cilindros pneumáticos, servo-push rods em miniatura, conjuntos articulados.
• Robótica e modelos: Robôs educacionais, articulações de braços robóticos, ligações de modelos aeroespaciais e de corrida.
• Máquinas de embalagem e folhas: Pequenos mecanismos de giro, tirantes tensores.
• Equipamentos de laboratório e ferramentas: Suportes especializados, pequenos mecanismos push-pull.
• Máquinas gerais: Extremidades de cilindro hidráulico em miniatura, conexões de equipamentos de ginástica, dispositivos de teste.

Em todos esses casos, o rolamento SI5TK fornece um ponto de articulação compacto que se auto-alinha e não requer lubrificação. Sua rosca interna M5x0,8 aceita roscadas métricas padrão, facilitando a integração em projetos existentes.

Visão geral da série SI5T/K e guia de seleção

O rolamento SI5TK faz parte da série SI5T/K de rolamentos autolubrificantes completos de extremidade de rótula. Uma série inclui diversos tamanhos de furo e especificações de rosca. Compreenda a série de ajuda na seleção de um tamanho diferente para um projeto relacionado.

O sufixo L indica uma rosca à esquerda, por exemplo SI5TL/K. As roscas à esquerda são úteis em montagens de esticadores onde a rotação da extremidade da pressa ajusta o comprimento total. Versões de aço em aço inoxidável também estão disponíveis com o sufixo X para aplicações que desativam maior resistência à corrosão. Essas opções de série permitem que os projetistas padronizem a mesma tecnologia de extremidade de rótula autolubrificante em uma variedade de tamanhos de máquinas.

Dicas de seleção para rolamento SI5TK

• Use o rolamento SI5TK somente para movimento alternativo de baixa velocidade. Não é adequado para giros contínuos em alta velocidade.
• Para cargas de trabalho reais, recomenda-se usar não mais que um terço da classificação de carga estática como margem de segurança. Para o SI5TK, isso significa manter as cargas operacionais contínuas abaixo de aproximadamente 2,0 kN.
• Confirme a direção da rosca relevante pela montagem. A rosca direita é padrão; especifique a rosca esquerda, se necessário.
• Considere uma faixa de temperatura operacional. As unidades padrão suportam temperaturas de -30°C a 80°C, com picos de curto prazo de até 120°C.
• Evite poeira abrasiva e ambientes de alta pressão que possam danificar o revestimento de PTFE.

Perguntas frequentes sobre o rolamento SI5TK

Q1: Qual é o tamanho da rosca do rolamento SI5TK?

O rolamento SI5TK utiliza uma rosca interna M5x0,8 com precisão de 6H. Esta é uma rosca fina métrica padrão que aceita hastes e pinos roscados M5.

Q2: O SI5TK é canhoto ou destruído?

O SI5TK padrão possui rosca direita. Uma versão com rosca esquerda está disponível como SI5TL/K. Usar uma extremidade de pressa direita e outra esquerda em uma articulação permite o ajuste do comprimento girando a biela.

Q3: O rolamento SI5TK requer lubrificação?

Não. O rolamento SI5TK é uma extremidade de rótula autolubrificante e isenta de manutenção. Seu revestimento composto de PTFE elimina a necessidade de óleo ou graxa. Não possui bico de óleo e pode ser instalado e usado diretamente.

Q4: Qual é o ângulo máximo de especificação do rolamento SI5TK?

O ângulo de restrição permitido é de 13 graus. Isso permite que o rolamento compense o desalinhamento entre o eixo e a caixa sem emperramento ou carga nas bordas.

Q5: Quais são as classificações de carga do rolamento SI5TK?

A classificação de carga dinâmica é 5,7 kN e a classificação de carga estática é 6,0 kN. Para operação contínua, recomenda-se manter uma carga de trabalho dentro de um terço da classificação estática, aproximadamente 2,0 kN.

Q6: O rolamento SI5TK pode ser usado em aplicações de alta velocidade?

Não. O rolamento SI5TK foi projetado para movimentos oscilantes e de orientação em baixa velocidade. Não é adequado para giros contínuos em alta velocidade. O revestimento de PTFE e o design do par esférico são otimizados para movimento alternativo.

Q7: Qual é a faixa de temperatura operacional do rolamento SI5TK?

O rolamento SI5TK padrão opera de -30°C a 80°C, com exposição de curto prazo até 120°C. Temperaturas mais altas podem degradar o revestimento de PTFE e reduzir a vida útil.

Q8: Quais materiais são usados ​​no rolamento SI5TK?

O corpo da extremidade da pressa é de aço carbono com zincagem. A esfera interna é de aço para rolamento GC15, temperada até HRC 58-64, com uma superfície esférica cromada dura. O contato deslizante é de aço mais um revestimento composto de PTFE.
