Guia de instalação de rolamentos de rolos cruzados: princípios e práticas recomendadas
Quais são os princípios críticos e as melhores práticas para a instalação de rolamentos de rolos cruzados para garantir desempenho, precisão e vida útil ideais em aplicações industriais de alta demanda?
Os rolamentos de rolos transversais representam uma classe distinta de componentes de precisão projetados para acomodar cargas radiais, axiais e de momento combinadas simultaneamente. Sua configuração exclusiva – rolos cilíndricos desejados com seus eixos alternadamente cruzados em 90° dentro de pistas em forma de V – permite excepcional estresse e precisão rotacional em um espaço compacto. Entre as variantes mais amplamente exigidas em aplicações compactas e leves estão o Rolamento RAU6008 , rolamento RAU7008 e rolamento RAU8008, que pertencem à série RAU especificada por geometria de seção transversal ultrafina.
A instalação adequada é o fator mais importante que determina se um rolamento de rolos cruzados oferece todo o seu potencial de desempenho ou sofrimento prematuro.
Preparação Pré-Instalação
A instalação deve ser realizada em ambiente seco e limpo para evitar contaminação. Todos os componentes correspondentes – caixas de rolamentos, eixos e peças associadas – bloqueiam a limpeza completa para eliminar sujeira, resíduos de óleo e rebarbas metálicas. A inspeção deve verificar se as superfícies usinadas atendem às tolerâncias especificadas para planicidade, perpendicularidade, circularidade e cilindricidade, pois esses atributos geométricos influenciam diretamente a correção da montagem e evitam concentrações de tensão decorrentes de posicionamento excêntrico.
Para rolamentos de rolos transversais do tipo bipartido, os parafusos de fixação que evitam a separação durante o transporte devem ser afrouxados antes da instalação. Se o anel interno ou externo bipartido apresentar desalinhamento circunferencial na junta, recomenda-se a correção com um martelo de plástico antes da inserção.
Procedimento de instalação
Devido à sua construção de seção fina, os rolamentos de rolos transversais são suscetíveis à especificação durante a inserção em caixas ou eixos. Para evitar isso, o rolamento deve ser desligado em uma orientação perfeitamente horizontal durante todo o processo de inserção. Usando um martelo de plástico ou resina, bate uniformemente no rolamento em torno de suas condições – golpeando o anel interno ao inserido em um eixo e o anel externo ao inserido em um alojamento – enquanto o avança gradativamente. Continue até que uma transmissão sonora indique contato completo com o ombro de referência.
Para aplicações de ajuste interferente com interferência modesta, uma luva e um martelo podem ser usados para aplicar pressão uniforme em toda a face da extremidade do anel. Para interferências maiores, são preferíveis métodos de expansão térmica – banho de óleo ou aquecimento por indução entre 80°C e 100°C, não excedendo 120°C. O resfriamento subsequente requer fixação segura com portas ou meios equivalentes para evitar o desenvolvimento de folga axial devido à contração.
Montagem de flange e torque de parafuso
O flange de montagem deve primeiro ser posicionado sobre o rolamento e balançado suavemente para alinhar os furos dos parafusos. Insira os parafusos manualmente para confirmar o engate desobstruído da rosca. A abertura deve ocorrer em três a quatro estágios incrementais, seguindo uma sequência diagonal para garantir uma distribuição uniforme da carga. Ao fixar anéis internos ou externos bipartidos, gire a contraparte integral aproximadamente 90° entre cada passagem de aperto – quatro a cinco rotações – para corrigir qualquer desalinhamento da junta. Utilizar uma chave dinamométrica para atingir os valores especificados; para carcaças e flanges de aço, consulte tabelas de torque padrão com base no número de parafusos.
Considerações sobre estrutura de suporte e projeto de flange
Os rolamentos de rolos transversais são estruturas de seção fina; conseqüentemente, a rigidez dos alojamentos de suporte e dos flanges de fixação exige uma atenção cuidadosa do projeto. A dificuldade insuficiente impede a fixação uniforme dos anéis divididos, permitindo a deformação sob cargas momentâneas e resultando em contato desigual dos rolos – uma condição que degrada contribui para o desempenho do rolamento.
Como referência de projeto, a espessura da parede do alojamento não deve ser inferior a 60% da altura da seção transversal do rolamento. A espessura do flange é normalmente especificada dentro de uma faixa de 0,5 a 1,2 vezes a largura do rolamento. Uma folga de aproximadamente 0,5 mm entre os componentes do flange é padrão. Para aplicações que bloqueiam a elevada precisão de montagem, projetar o flange com uma configuração escalonada e ajustar a altura do degrau por meio de retificação de superfície permite um controle preciso da força de fixação. Para flanges de aço, geralmente é recomendada uma interferência de 0,02 a 0,05 mm.
Orientação e Posicionamento da Zona de Carga
Os rolamentos da série RAU apresentam uma abertura de carregamento do rolo no anel externo, vedado com um bujão. Durante a instalação, certifique-se de que esta posição do plugue não coincide com a zona de carga máxima. Da mesma forma, para rolamentos com anéis externos bipartidos, a junta bipartida deve ser orientada na direção direcionada à direção da carga primária. A adesão a estes princípios de orientação minimiza as concentrações de tensão e otimiza a distribuição de carga em todo o conjunto de rolos.
Verificação pós-instalação
Após a montagem, gire o eixo ou a carcaça manualmente para confirmar o bom funcionamento. Prossiga para a operação elétrica sem carga e em baixa velocidade, aumentando gradualmente a velocidade e a carga enquanto monitora ruídos anormais, vibrações ou aumento de temperatura. Quaisquer anomalias justificam o desligamento imediato e a investigação antes do comissionamento.
Visão geral do produto da série RAU
A série RAU representa uma variante ultracompacta de rolamentos de rolos cruzados, conseguida minimizando a espessura dos anéis interno e externo ao limite prático. Este projeto é ideal para aplicações sensíveis ao peso e com espaço limitado, incluindo juntas de robôs industriais, mesas rotativas de precisão, motores de acionamento direto, instrumentação médica e centros de usinagem CNC. Os rolamentos da série RAU apresentam uma estrutura de anel interno e externo integrado, compatível com a rotação do anel interno e externo.

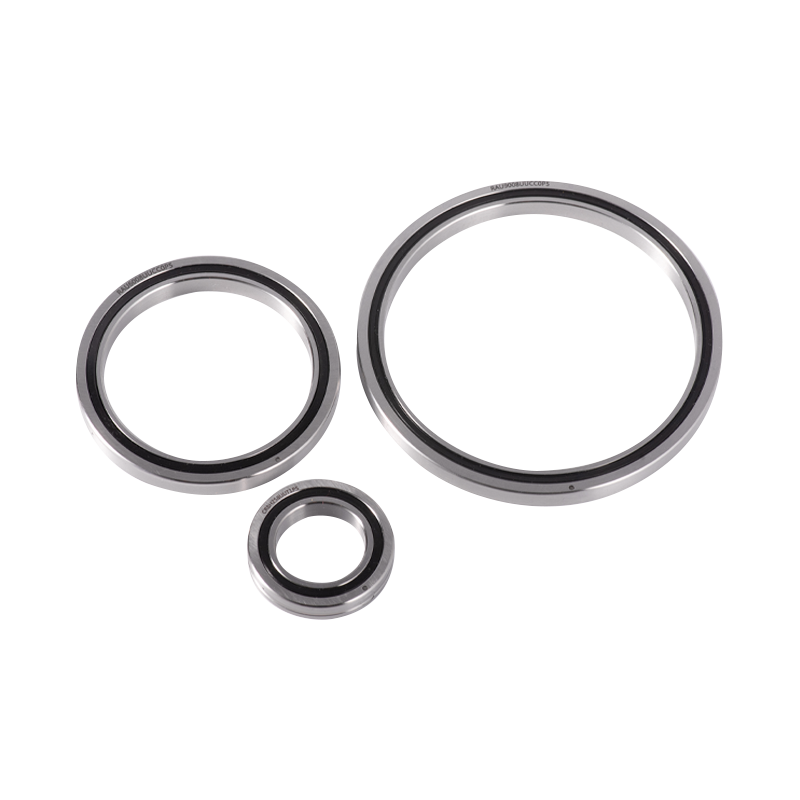

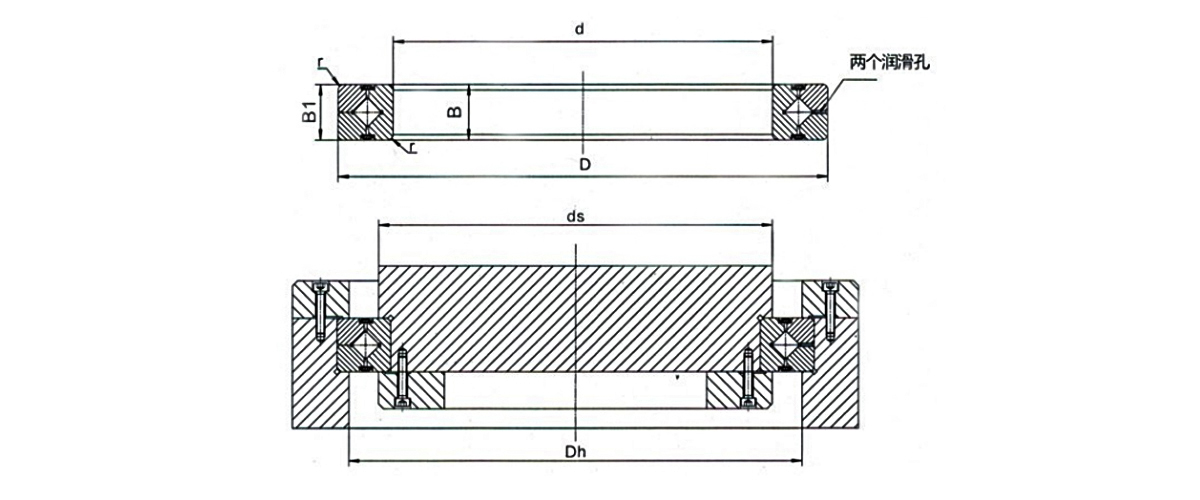

RAU6008, RAU7008 e Rolamento RAU8008 Especificações
| Parâmetro | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diâmetro do furo (d) | 60mm | 70mm | 80mm |
| Diâmetro Externo (D) | 76 milímetros | 86 milímetros | 96 milímetros |
| Diâmetro do círculo de passo do rolo (dp) | 67 milímetros | 77 milímetros | 87 milímetros |
| Largura (B) | 8mm | 8mm | 8mm |
| Altura do ombro (ds/Dh) | 63,5mm / 70,5mm | 73,5mm / 80,5mm | 83,5mm / 90,5mm |
| Classificação de carga dinâmica (Cr) | 5,68kN | 5,98kN | 6,37kN |
| Classificação de carga estática (Cor) | 8,68kN | 9,80kN | 11,3kN |
| Missa | 0,09kg | 0,10kg | 0,11kg |
| Materiais | Aço para rolamentos com alto teor de carbono e cromo GCr15 (endurecido) | Aço para rolamentos com alto teor de carbono e cromo GCr15 (endurecido) | Aço para rolamentos com alto teor de carbono e cromo GCr15 (endurecido) |
| Aulas de precisão disponíveis | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Opções de folga radial | CC0 (pré-carregado), C0 (ligeira folga) | CC0 (pré-carregado), C0 (ligeira folga) | CC0 (pré-carregado), C0 (ligeira folga) |
| Opções de colocação | Tipo aberto (padrão); UU (vedação de aulas duplas em ambos os lados) | Tipo aberto (padrão); UU (vedação de aulas duplas em ambos os lados) | Tipo aberto (padrão); UU (vedação de aulas duplas em ambos os lados) |
Como uma fábrica profissional de rolamentos e empresa de fabricação de rolamentos na China, a UKL Bearing Manufacturing Co., Ltd. (Wuxi) é especializada em soluções de rolamentos de alto desempenho, fornecendo suporte técnico para indústrias globais com demandas e especificações altas de precisão e confiabilidade. As instalações da UKL cobrem todo o processo de fabricação – forjamento, recozimento, torneamento, tratamento térmico, retificação e montagem automatizada – apoiadas por uma equipe de mais de 200 profissionais construídos. UKL fabricante rolamento RAU6008, Rolamento RAU7008 , e RAU8008 com especificações precisas, com recursos que se estendem a soluções personalizadas para aplicações especializadas. A UKL também oferece consultoria técnica sobre as melhores práticas de instalação para garantir o desempenho ideal do rolamento. A UKL mantém um gerenciamento rigoroso de qualidade durante toda a produção.
Perguntas frequentes
Q1: Qual é o erro mais comum ao instalar rolamentos de rolos transversais?
Atenção insuficiente à natureza da seção fina desses rolamentos, levando à orientação durante a inserção. Mantenha sempre a orientação horizontal perfeita e use batidas suaves e uniformes com um martelo de plástico para avanço ou rolamento gradativamente.
P2: Por que a sequência de torque do parafuso é importante para a instalação de rolamentos da série RAU?
A abertura diagonal em vários estágios garante uma distribuição uniforme da força de fixação nos anéis bipartidos, evitando deformações localizadas que comprometeriam a precisão da rotação e a vida útil do rolamento.
Q3: O rolamento RAU6008, o rolamento RAU7008 e o rolamento RAU8008 podem ser usados de forma intercambiável?
Não. Esses rolamentos têm diâmetros de furo diferentes (60 mm, 70 mm e 80 mm, respectivamente) e diâmetros externos correspondentes. A seleção deve especificar às dimensões específicas do eixo e do alojamento da aplicação.
Q4: Qual lubrificação é recomendada para rolamentos de rolos cruzados da série RAU?
A lubrificação com graxa é padrão para a maioria das aplicações, embora a lubrificação com óleo também seja aceitável. A escolha depende da velocidade operacional, temperatura e condições ambientais. As variantes seladas (UU) retêm o financiamento de forma mais eficaz em ambientes contaminados.
Q5: Como posso verificar se um rolamento de rolos cruzados foi instalado corretamente?
Execute uma seleção de rotação manual seguida de operação com energia sem carga e em baixa velocidade. Aumente gradualmente a velocidade e a carga enquanto monitora ruídos anormais, vibrações ou aumento de temperatura. Quaisquer irregularidades indicam possíveis problemas de instalação que requerem investigação.
