Rolamentos de rolos cruzados XSU

Rolamentos de rolos cruzados XSU (anéis internos e externos integrados)

Os rolamentos de rolos cruzados XSU possuem furos de montagem integralmente nos anéis interno e externo, eliminando a necessidade de flanges de montagem e assentos de suporte adicionais. Sua estrutura integrada de anel interno e externo garante que a instalação não tenha impacto no desempenho do rolamento, proporcionando isolamento rotacional e saída de torque resultante. Adequado para aplicações onde o anel externo ou interno gira.

Fale Conosco

ANTERIOR：Rolamento de ação harmônico integrado série SHF (G) de alta dor PRÓXIMO：Rolamento de rolo transversal de alto torque XU

Descrição
Especificações
Fale Conosco

Características estruturais
·Utiliza uma estrutura de rolos cruzados, com rolos cilíndricos vendidos verticalmente em uma superfície de rolamento com húmus em V de 90° separados por blocos de isolamento, permitindo o rolamento simultâneo de cargas radiais, axiais e de torque.
·Dimensões compactas do anel interno e externo, com design ultrafino aproximando-se dos limites da miniaturização, combinando alta tensão com classes de alta precisão de P5, P4 e P2.

Aplicativos
Adequado para juntas de robôs industriais e peças rotativas, mesas rotativas de centros de usinagem, plataformas rotativas de precisão e equipamentos de última geração em dispositivos médicos, aplicações militares e fábricas de IC.

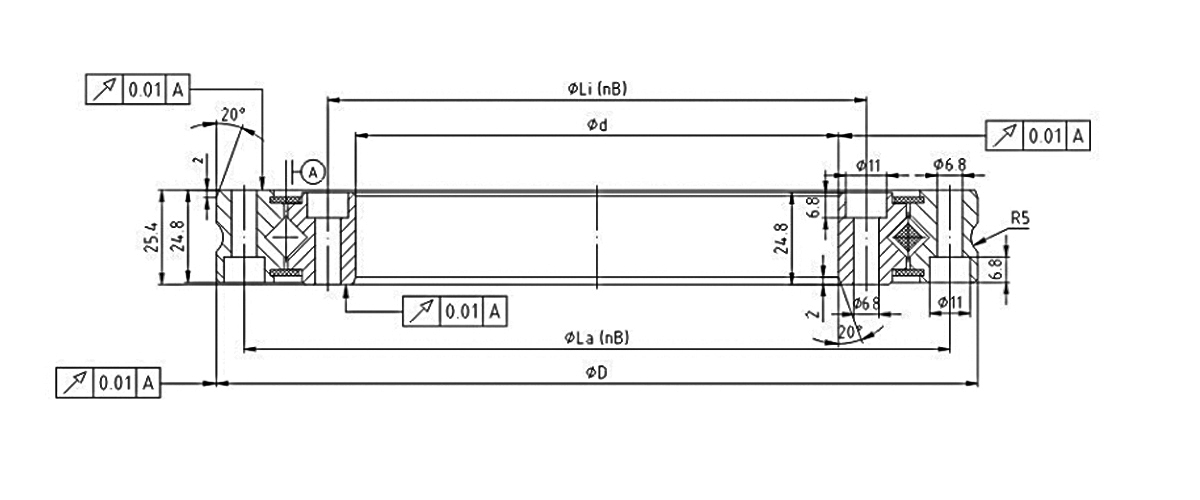

Rolamento NÃO.	Tamanho Básico (mm)				Tamanho do furo de montagem (mm)			Classificação de carga básica (Kn)				Peso
	Tamanho Básico (mm)				Tamanho do furo de montagem (mm)			Carga axial		Carga radial		Peso
	D	d	Di	pai	La	Li	nB	Carga dinâmica Ca	Carga estática de Coa	Carga dinâmica Cr	Carga estática	quilogramas
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

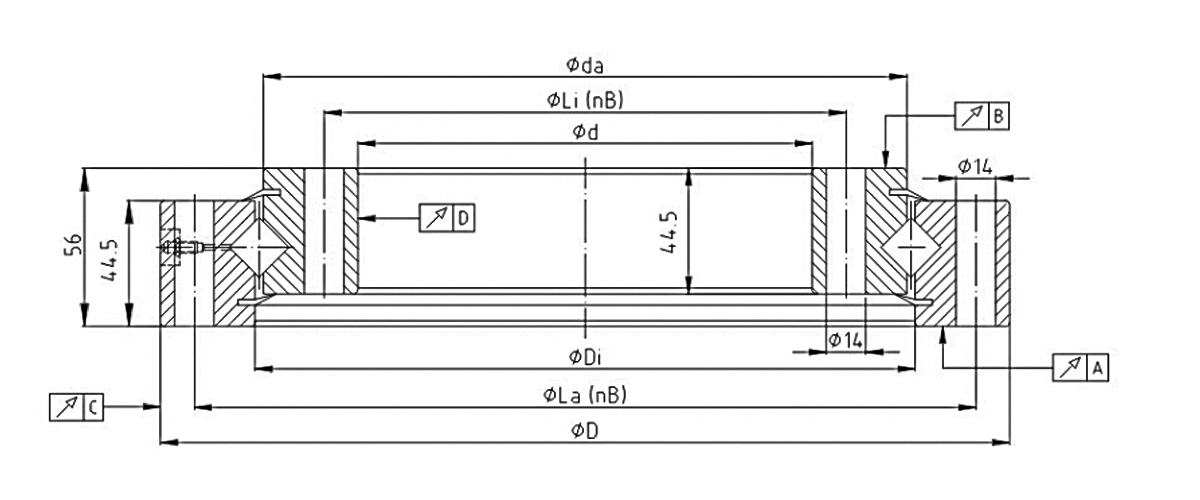

Rolamento NÃO.	Tamanho do furo de montagem (mm)							Precisão de rotação				Folga interna	Peso
Rolamento NÃO.	Da	d	La	nB	Li	Di	pai	A	B	C	D	Pré-carregar	quilogramas
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0,01-0,03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0,01-0,03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0,01-0,04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0,01-0,04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0,01-0,04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0,01-0,05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0,01-0,05	77
