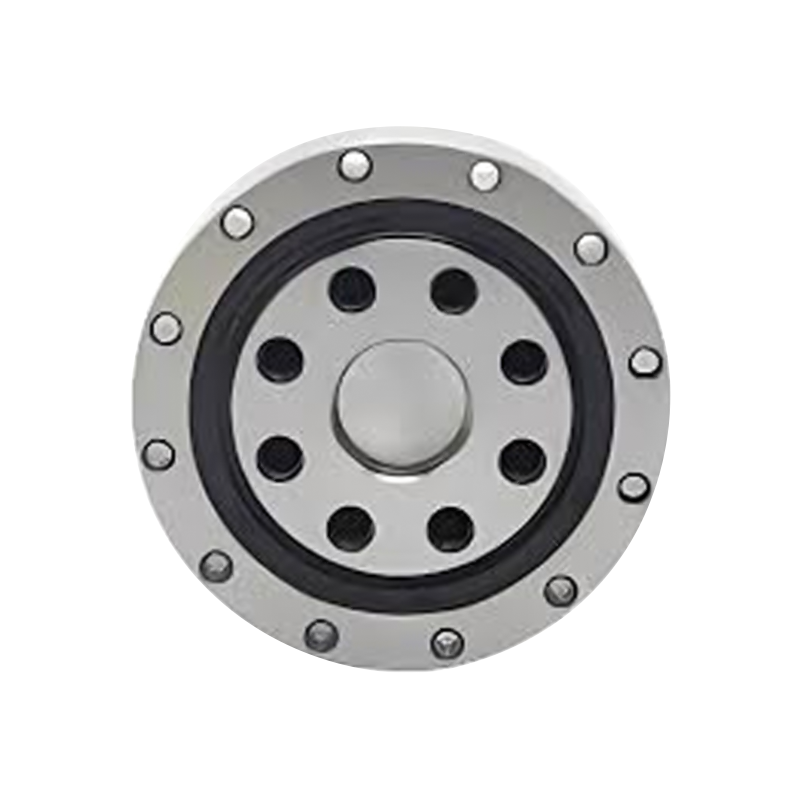

Tanto o anel externo quanto o interno do tipo CSD apresentam uma estrutura integrada (de peça única). Seu diâmetro externo é igual ao do tipo CSG, enquanto sua resistência é superior aos componentes do tipo CSG. É usado principalmente na seção de saída dos redutores da série CSD.
O rolamento de acionamento harmônico tipo CSD é um componente especialmente projetado para atender aos requisitos específicos de sistemas de acionamento harmônico. Com seu design integrado para redutores harmônicos Compact Series Drive (CSD), ele fornece o suporte essencial para suas capacidades exclusivas de controle de movimento.
Principais características:
·Projeto compacto: A estrutura de suporte de carga do tipo CSD foi projetada para minimizar o tamanho enquanto mantém a capacidade máxima de carga. Este design compacto é fundamental para aplicações com espaço limitado, como robótica e automação.
·Transmissão de alto torque: O sistema de rolamentos nos redutores planetários de alta velocidade CSD é otimizado para transmissão de alto torque, garantindo transferência de potência eficiente e controle preciso de movimento.
· Folga reduzida: Em sistemas de funcionamento harmônico, a folga dos dentes da engrenagem (folga) afeta diretamente a isolamento do movimento. O rolamento do tipo CSD foi projetado para minimizar a folga, melhorando assim a precisão do posicionamento.
·Fabricação de precisão: Esses rolamentos são fabricados usando processos de alta precisão para atender a padrões de precisão e requisitos de desempenho extremamente rigorosos. Isto garante a confiabilidade e longa vida útil dos sistemas de funcionamento harmônico.
Aplicações:
·Robótica
·Aeroespacial
·Equipamento médico
·Automação e outros sistemas de controle de movimento de alta precisão

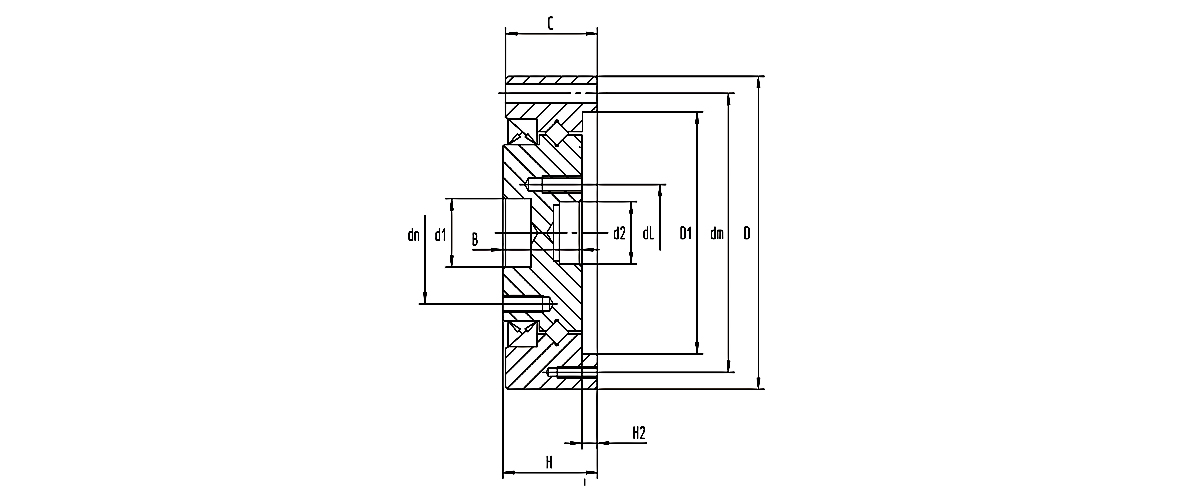

| Número do modelo LKPB | Dimensões Gerais | Orifícios de montagem do anel externo | Orifícios de montagem do anel interno | Carga Básica Avaliação | Pesos | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | quilograma | |
| Unidade: Milímetros | Selo reverso | Vedação Frontal | Selo reverso | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(profundidade5) | 25 | 10-M3(profundidade7) | 17 | 6-M3(profundidade7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2(profundidade5) | 27 | 8-M5(profundidade8) | 19.5 | 8-M4(profundidade8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(profundidade5) | 34 | 8-M6(profundidade9) | 24 | 8-M4(profundidade8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2(profundidade5) | 42 | 8-M8(profundidade12) | 30 | 8-M5(profundidade9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3(profundidade7) | 57 | 10-M8(profundidade12) | 41 | 6-M6(profundidade11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3(profundidade8) | 72 | 10- M10(profundidade15) | 48 | 6-M8(profundidade11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3(profundidade8) | 88 | 10- M12(profundidade18) | 62 | 6-M10(profundidade18) | 34.8 | 60.2 | 3.8 |
