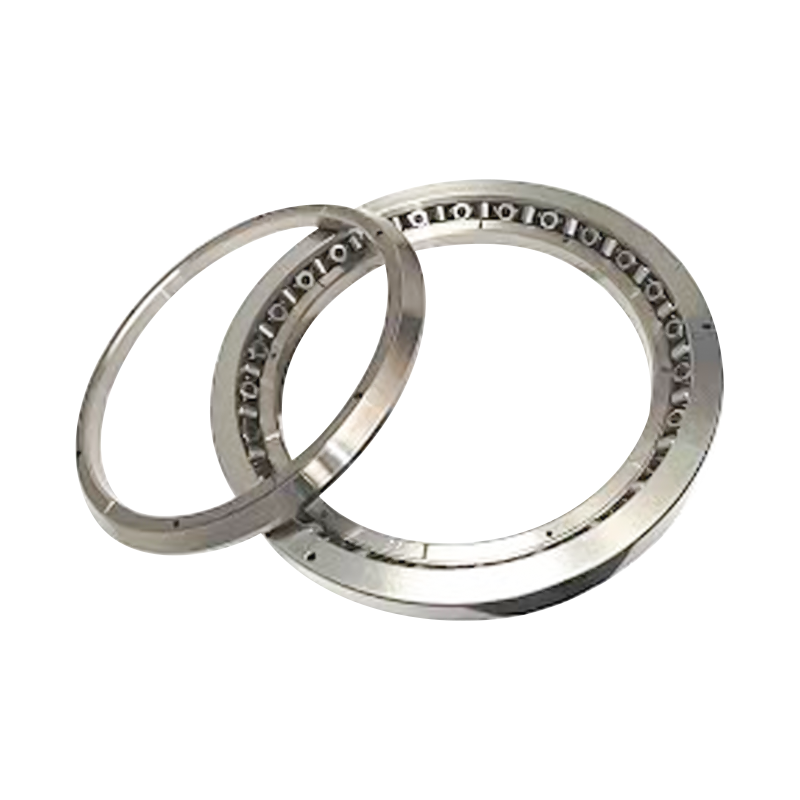

Tipo JXR (rolamento de rolos cônicos cruzados)

Este rolamento apresenta dois conjuntos de pistas e rolos combinados em ângulos retos, com os rolos vendidos em um padrão cruzado alternado. A altura da seção transversal do rolamento é semelhante a uma estrutura de rolamento de uma carreira, economizando assim espaço de instalação e material de alojamento. O grande ângulo cônico e o design geométrico cônico permitem que o sistema geral de rolamentos gerencie com eficácia um vão que é várias vezes a largura do próprio rolamento. Os rolos cônicos cruzados são capazes de acomodar altos momentos de tombamento (torque de orientação).

Contact Us Fale Conosco
ANTERIOR：Tipo RA (anel externo segmentado, anel interno para rotação) PRÓXIMO：Rolamento de rolo cruzado robô RB2508
  • Descrição
  • Especificações
  • Fale Conosco

Características estruturais
O tipo JXR oferece estrutura compacta, alta dificuldade e alta precisão. É capaz de transportar simultaneamente carga radial, carga axial e momento de tombamento (momento de orientação). Além disso, possui como vantagens a capacidade de alta velocidade de rotação e economia de espaço e material. Essas características tornam a escolha ideal para aplicações de precisão, como retificadores verticais de alta velocidade, mesas rotativas de máquinas-ferramentas e robôs industriais.

Escopo de aplicação
Adequado para uso em máquinas-ferramentas, incluindo furadeiras verticais e mesas de retificadoras, mesas indexadoras circulares de precisão, grandes sistemas de rolos, mesas giratórias (plataformas rotativas) e robôs industriais, entre outros.

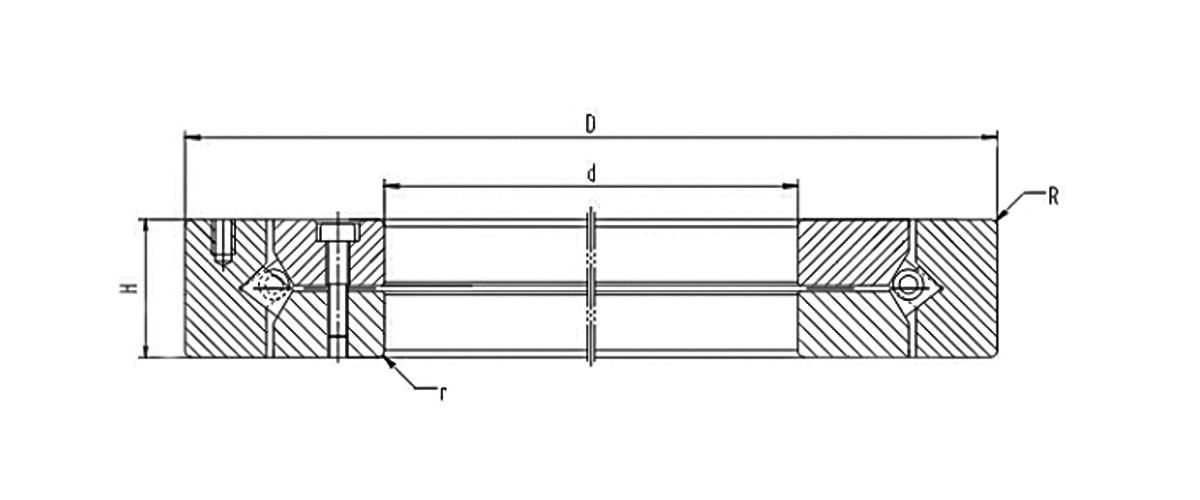

Tipo de rolamento Diâmetro interno Diâmetro externo Largura Chanfro Classificação de carga básica (radial) Classificação de carga básica (axial) Velocidade Limitada Peso
d D H R KN KN rpm kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
