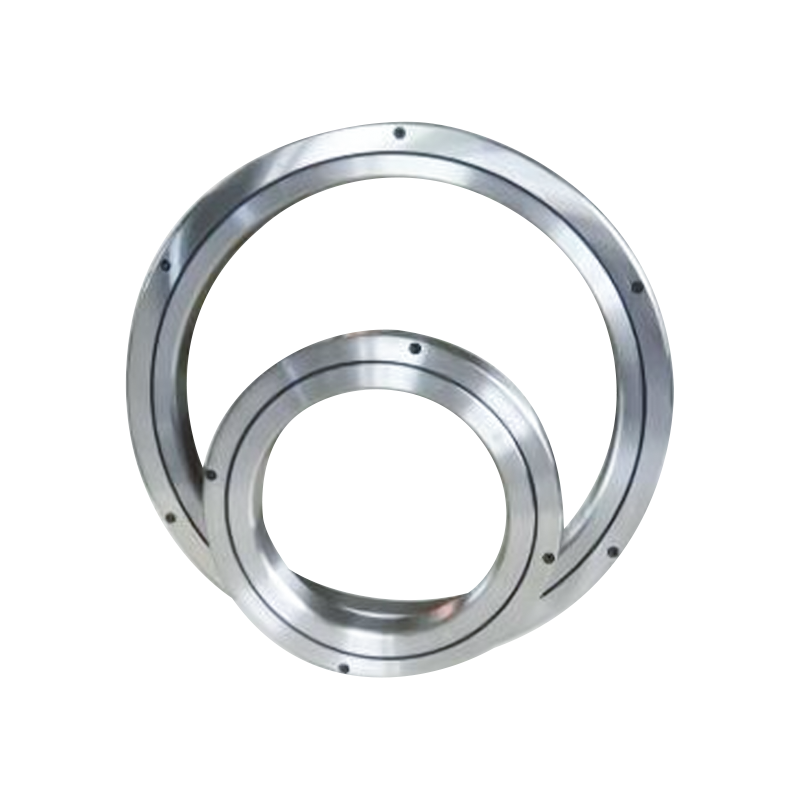

Rolamento de rolos cruzados de precisão RB

Página inicial / Rolamento / Rolamento de rolo cruzado / Rolamento de rolos cruzados de precisão RB

Rolamento de rolos cruzados de precisão RB

Os rolamentos de rolos cruzados tipo RB (anel interno integral, anel externo dividido) empregaram um projeto estrutural especial que consiste em dois conjuntos de rolos cruzados, cada conjunto deslocado em 90 graus. Essa estrutura ao rolamento tipo RB é altamente estressante e capacidade de carga quando submetida a momentos radiais, axiais e de especificação. Simultaneamente, o arranjo cruzado dos rolos utiliza efetivamente o espaço interno do rolamento, tornando o rolamento tipo RB mais compacto em tamanho.

Contact Us Fale Conosco
ANTERIOR：Rolamento de precisão de alta velocidade YRTS PRÓXIMO：RE rolamento de rolo cilíndrico cruzado
  • Descrição
  • Especificações
  • Fale Conosco

Recursos de rolamento:
1. Alta precisão: A precisão pode atingir os graus P4 e P2;
2. Alta dor: Todas esta série de rolamentos possuem pré-carga;
3. Alta capacidade de carga: Pode suportar cargas axiais, cargas radiais e cargas de tombamento;
4. Tamanho compacto: O tamanho pequeno do rolamento economizou espaço na máquina hospedeira.

Vantagens dos rolamentos de rolos cruzados de precisão RB em comparação com os rolamentos tradicionais:
1. Aspectos Estruturais: A estrutura dos rolamentos de rolos cruzados de precisão RB é muito mais simples do que os rolamentos tradicionais. Através de vários arquivos de elementos rolantes cilíndricos, é possível obter capacidade específica de suporte de carga axial e radial e momento de tombamento, resultando em uma estrutura muito mais simples.
Os rolamentos tradicionais exigem vários conjuntos organizados sequencialmente para obter o mesmo efeito, o que simplifica muito o projeto e a montagem. A estrutura de rolamento de giro combinada de três carreiras e a estrutura de pista de uma carreira de rolamentos de rolos cruzados requerem significativamente menos espaço e são muito mais simples de montar em comparação com os rolamentos tradicionais.
2. Instalação: Os rolamentos de rolos cruzados das séries RU, XU e XSU também apresentam furos de montagem, obtenção e desempenho comparáveis.
3. Manutenção: Os rolamentos de rolos cruzados são específicos com furos e humanos para lubrificação, facilitando a lubrificação. Eles usam graxa de grau aeronáutico, reduzindo a necessidade de trocas frequentes de graxa e garantindo estabilidade e vida útil do rolamento.

Aplicações:
Os rolamentos do tipo RB são amplamente utilizados em máquinas-ferramentas, máquinas industriais, robôs e equipamentos de automação. Eles podem suportar alta velocidade e cargas complexas, mantendo alta resistência e resistência. Portanto, os rolamentos do tipo RB são especialmente indicados para equipamentos que convocam de posicionamento e estabilidade de alta precisão, como mesas de trabalho e mecanismos articulados.

Tipo de rolamento Dimensão Tamanho do ombro Classificação de carga básica (radial) Peso
Diâmetro interno Diâmetro externo Diâmetro do passo do rolo Alta Chanfro Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Tipo de rolamento Dimensão Tamanho do ombro Classificação radial de carga básica Peso
Diâmetro Irmer Diâmetro externo Diâmetro do passo do rolo Alta Chanfro Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
