As juntas robóticas operam sob uma combinação única de restrições. Eles devem ser leves, mas rígidos o suficiente para resistir à deflexão sob carga. Eles devem girar com precisão em nível de mícron e ainda assim sobreviver a milhares de ciclos por dia. E eles devem lidar com cargas radiais, axiais e de momento simultaneamente, muitas vezes dentro de uma área não maior que alguns centímetros. É aqui que Rolamento RB2508 entra na foto.

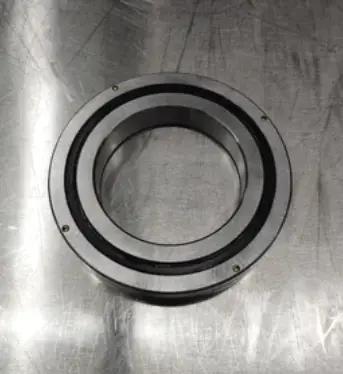

Como um rolamento de rolos cruzados de seção fina medindo furo de 25mm, diâmetro externo de 41mm e largura de apenas 8mm, o RB2508 foi projetado especificamente para esse tipo de aplicação de alta densidade e riscos elevados. Não é simplesmente um componente; é uma decisão de projeto que diz respeito à repetibilidade, ao comportamento térmico e ao intervalo de manutenção do robô. Este artigo examina o raciocínio técnico por trás do RB2508, suas vantagens estruturais, critérios de seleção e como avaliá-lo para integração com braço robótico.
Nas juntas robóticas, o rolamento não é uma parte passiva. Defina uma cadeia de desconforto e influência diretamente a isolamento absoluta do posicionamento.
As juntas robóticas tradicionais geralmente dependem de uma combinação de rolamentos rígidos de esferas, pares de contato angular ou rolamentos de rolos cônicos. Cada um deles lida bem com uma direção de carga limitada, mas requer um ajuste cuidadoso da pré-carga e consome mais espaço axial. A RB2508 segue um caminho diferente.
Em um rolamento de rolos cruzados, os rolos cilíndricos são oferecidos em transações de 90 graus dentro de uma umidade em forma de V. Essa orientação permite que um único rolamento absorva cargas radiais, cargas axiais em ambas as superfícies e cargas de momento de especificidade simultaneamente. Para uma junta robótica, isso se traduz em um design de carcaça mais simples, menos componentes e uma pilha axial mais curta.
O RB2508 usa um anel externo dividido e um anel interno de peça única. Esta configuração é particularmente adequada quando a precisão da rotação do anel interno é crítica, o que é comum em juntas de robôs onde o anel interno se conecta ao flange de saída ou ao funcionamento harmônico. O anel externo dividido permite o ajuste da pré-carga durante a montagem, enquanto o anel interno integral mantém a redondeza e a rigidez.
Com furo de 25mm e largura de 8mm, o RB2508 é classificado como rolamento de seção fina. Os rolamentos de seção fina são propensos a deformações se manuseados ou instalados incorretamente, mas quando apoiados especificamente, oferecem uma excelente relação pesada/peso. O layout dos rolos cruzados compensa a espessura mínima da parede distribuindo a carga por um maior número de elementos rolantes.
Antes de integrar o RB2508 em uma junta robótica, os engenheiros devem revisar suas especificações principais e classificações de carga. A tabela abaixo resume as parâmetros essenciais.
| Parâmetro | Valor |
|---|---|
| Diâmetro do furo (d) | 25 mm |
| Diâmetro externo (D) | 41mm |
| Largura (B) | 8 mm |
| Diâmetro do círculo primitivo do rolo (dp) | 32mm |
| Ombro do anel interno (ds) | 28,5mm |
| Ombro do anel externo (Dh) | 35,5mm |
| Classificação básica de carga dinâmica (C) | 3,63kN |
| Classificação básica de carga estática (C0) | 3,83kN |
| Peso | Aproximadamente 0,05 kg |
O RB2508 é frequentemente especificado com sufixos que definem restrições, folgas e restrições. Combinações comuns incluem:
Por exemplo, RB2508UUCC0P5 denota um rolamento pré-carregado com colocação dupla e precisão P5. Selecionar uma folga ou grau de precisão errado pode levar a um atrito excessivo, geração de calor ou lesão insuficiente para o circuito de controle do robô.
Os rolamentos da seção fina são sensíveis à ocorrência causada pela montagem. Se a carcaça ou o ressalto do eixo não forem usinados com a planicidade e perpendicularidade corretas, a pista poderá deformar-se, causando ondulação de torque e fadiga prematura. Isto não é um defeito do rolamento; é um requisito de nível de sistema. Os engenheiros devem verificar as tolerâncias do alojamento e considerar a utilização de um procedimento de montagem controlada.
O RB2508 é amplamente utilizado em juntas de robôs industriais, eixos rotativos e projetos de posicionamento de precisão. Sua capacidade de transporte de cargas combinadas em um envelope compacto o torna uma opção natural para robôs, braços SCARA e efeitos finais onde o espaço é escasso.
Em uma junta robótica, o desvio axial e radial afeta diretamente a precisão do ponto central da ferramenta. Um rolamento de rolos cruzados com tolerâncias restritas minimiza esses desvios, permitindo que o controlador mantenha a repetibilidade ao longo de milhões de ciclos. A variante CC0 pré-carregada é frequentemente escolhida por este motivo, pois remove a folga interna e aumenta a eficácia da junta.
As juntas do robô relataram carga constante. Eles experimentaram partidas, paradas e alterações frequentes na carga útil. A geometria do elemento rolante do RB2508 distribui a tensão de contato por uma área maior que os rolamentos de esferas de tamanho semelhante, o que pode prolongar a vida útil em condições de fadiga oscilantes ou de carga variável. Embora os cálculos exatos da vida útil dependam do espectro de carga específico, a vantagem fundamental reside no contato linear dos rolos cilíndricos versus o contato pontual das esferas.
Aplicações típicas:
O preço do RB2508 depende de vários fatores: grau de precisão (P5, P4, P2), folga ou pré-carga (C0, CC0), opção de exigência (UU ou aberta) e quantidade do pedido. Como essas variações afetam tanto o custo de fabricação quanto o prazo de entrega, uma lista genérica de preços extremamente precisa.
Para receber uma cotação significativa, prepare as seguintes informações:
Fornecedores com suporte de engenharia também podem ajudar com dimensões fora do padrão, pré-carga personalizada e orientações de instalação. Ao avaliar um fornecedor, pergunte se ele pode fornecer modelos 3D, desenhos dimensionais e consultoria técnica para o projeto específico da junta.
A classificação de carga dinâmica básica (C) é 3,63 kN e a classificação de carga estática básica (C0) é 3,83 kN.
Dimensionalmente pode ser intercambiável com outros rolamentos de rolos cruzados 25x41x8 mm. No entanto, o grau de precisão, a folga e o design interno podem variar. Sempre verifique o código do sufixo e os requisitos de desempenho antes da substituição.
-se de que o alojamento e verifique os ressaltos do eixo incluídos planos e perpendiculares. Evite forçar o rolamento durante a montagem e siga a sequência de aperto recomendada. Para rolamentos de seção fina, a variação da montagem é uma causa comum de perda de precisão.
Muitas ofertas oferecem arquivos STEP 3D e desenhos 2D mediante solicitação. Eles são úteis para integração no projeto da junta do robô e para verificar o ajuste antes do pedido.
