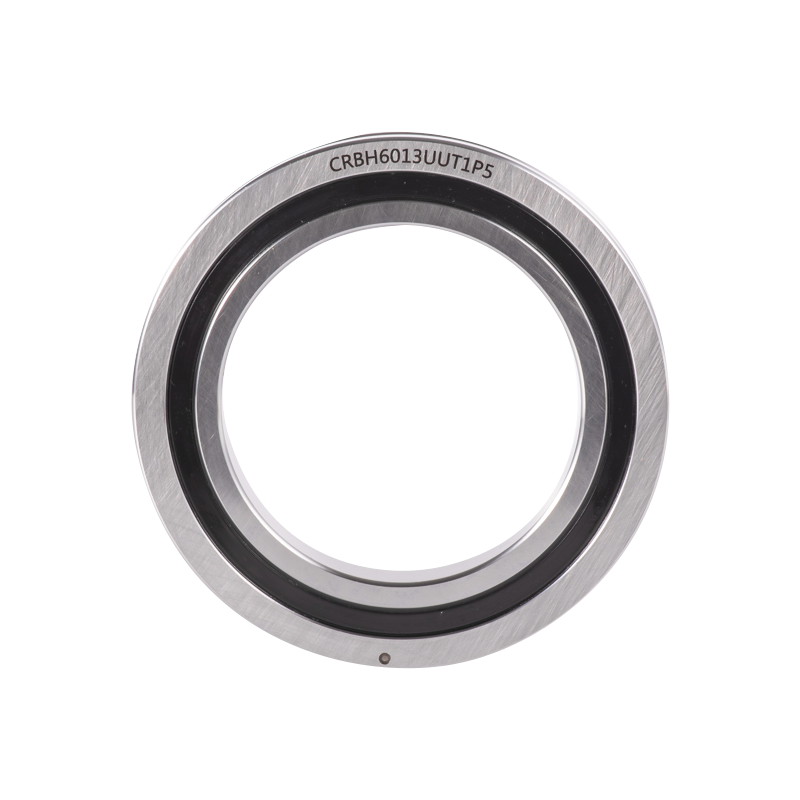

Rolamento de precisão ultrafino CRBH

O rolamento de precisão ultrafino CRBH é uma versão ultrafina do tipo RU, apresentando alta rigidez e alta precisão. Este modelo não possui furos de montagem nos anéis interno e externo, necessitando de flanges e assentos de suporte para instalação. O rolamento consiste em um anel externo, um anel interno e blocos protetores de plástico rolantes. O anel externo apresenta um padrão de grade e é preso por três anéis de aperto, adequados para aplicações onde o anel interno gira.

Contact Us Contate-nos
PRÉV：Rolamento de rolo transversal fino RA PRÓXIMO：Rolamento de precisão de perfil fino SX
  • Descrição
  • Especificações
  • Contate-nos

Vantagens do rolamento
1. Alta rigidez e alta precisão: Rolos cilíndricos dispostos ortogonalmente entre os anéis interno e externo aumentam a rigidez e a precisão de funcionamento.
2. Projeto do Separador: Separadores são instalados entre os rolos para garantir uma rotação suave.
3. Fácil instalação: Os furos de montagem nos anéis interno e externo facilitam a instalação rápida no equipamento.
4. Opções de tipo aberto e selado: Os rolamentos vedados são equipados com juntas especiais de borracha sintética para proteção adicional.

Pontos de venda
Fino e de alta precisão: Precisão até P2 e P4, adequada para aplicações rotativas de alta precisão.
Dimensionamento de secção fina: Rigidez significativamente melhorada em comparação com rolamentos tradicionais.

Aplicativos
Os rolamentos do tipo CRBH são adequados para aplicações que exigem pequenas dimensões de seção transversal e rotação de alta precisão, como mesas rotativas de precisão, juntas rotativas de braços robóticos, dispositivos médicos e instrumentos de medição.

Comparação de vantagens
Em comparação com os rolamentos de esferas, os rolamentos do tipo CRBH melhoram significativamente a rigidez através da estrutura de contato de linha dos rolos cilíndricos. Comparado aos rolamentos de esferas de contato angular de duas carreiras, seu projeto de seção transversal menor aumenta a rigidez em 3 a 4 vezes, atendendo a requisitos de desempenho mais elevados.

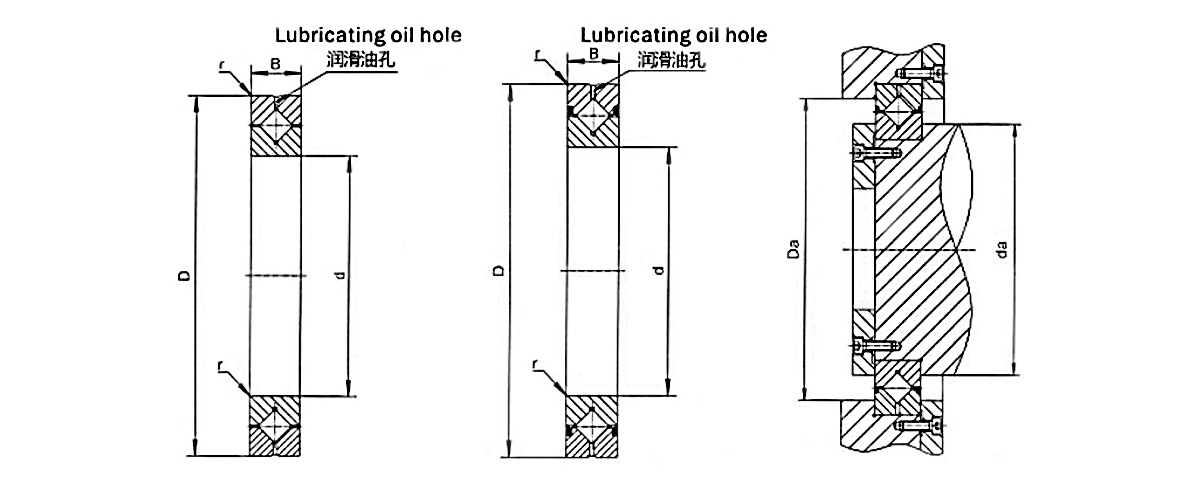

Tipo de rolamento Dimensão Tamanho do ombro Classificação de carga básica (rad Peso
Diâmetro interno Diâmetro externo Alto Chanfro Cr Cor
d D B Rmin pai Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH3010A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH3510A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH25040A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH30025A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH30035A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH30040A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH35020A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH40040A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH50025A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH50040A 500 600 40 2.5 527.6 570 239 607 26
CRBH50050A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
