RE rolamento de rolo cilíndrico cruzado

Página inicial / Rolamento / Rolamento de rolo cruzado / RE rolamento de rolo cilíndrico cruzado

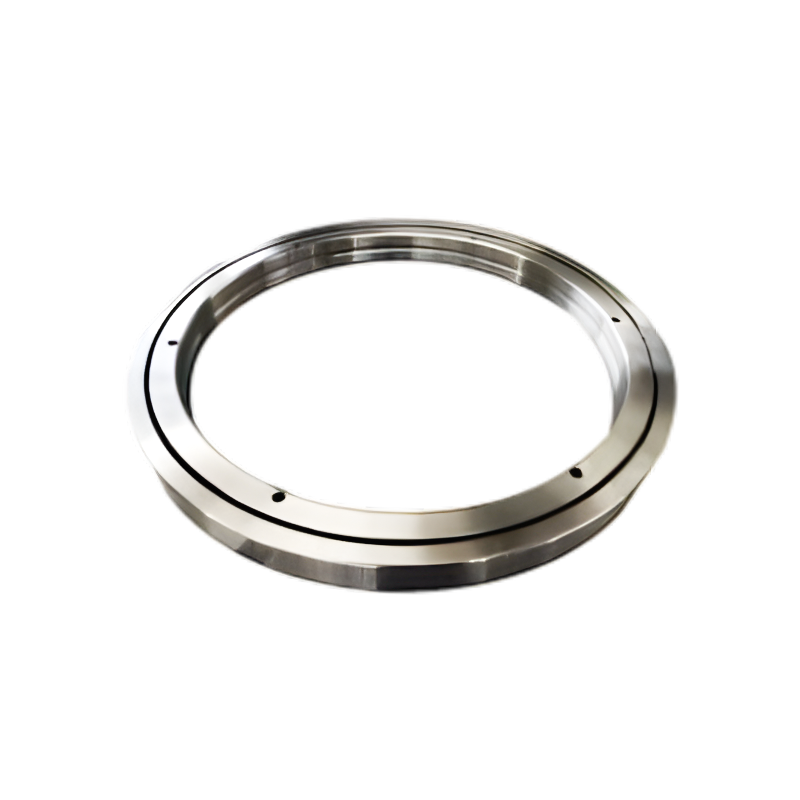

RE rolamento de rolo cilíndrico cruzado

Os rolamentos de rolos cruzados do tipo RE são rolamentos de rolos cruzados com anel interno dividido e anel externo de peça única. Eles são um tipo de rolamento com estrutura de anel giratório externo. As principais dimensões dos rolamentos de rolos cruzados tipo RE são as mesmas dos rolamentos de rolos cruzados tipo RB. Eles são mais adequados para aplicações que desativam alta precisão rotacional do anel externo. Os rolamentos de rolos cruzados tipo RE apresentam pré-carga otimizada, alta tensão e alta precisão de rotação do rolo guia. Eles são adequados para aplicações que desativam alta precisão rotacional do anel externo. O projeto compacto e de paredes finas contribui para o nível de projeto de estruturas relacionadas, e a estrutura integral do anel externo é mais adequada para aplicações que desbloqueiam alta precisão rotacional do anel externo, alcançando precisão rotacional estável no nível μm.

Contact Us Fale Conosco
ANTERIOR：Rolamento de rolos cruzados de precisão RB PRÓXIMO：Rolamentos de rolos cruzados série RU
  • Descrição
  • Especificações
  • Fale Conosco

Recursos de rolamento
1. Alta precisão: A precisão pode atingir os graus P4 e P2;
2. Alta dor: Todos os rolamentos desta série são pré-carregados;
3. Alta capacidade de carga: Pode suportar cargas axiais, radiais e cargas de tombamento.
4. Tamanho compacto: O tamanho compacto do rolamento economizou espaço na máquina hospedeira.
6. Alta capacidade de velocidade rotacional
7. Redução do comprimento do eixo e custos de usinagem; mudanças limitadas na geometria devido à expansão térmica.
8. Separadores de nylon resultam em baixo momento de inércia, baixo torque de partida e fácil controle de indexação angular.
9. Pré-carga otimizada, alta tensão e alta precisão na orientação do movimento do rolo.
10. O aço carburizado oferece excelente resistência ao impacto e resistência ao desgaste superficial.
11. Simples, mas bem lubrificado.

Perguntas frequentes:
O anel interno ou externo bipartido, uma vez fixado com parafusos e portas, não pode ser separado e pode ser instalado diretamente na caixa do rolamento. Contudo, a montagem incorreta do bloco espaçador interno afetará significativamente o desempenho rotacional e a tensão nos corpos rolantes; portanto, não desmonte o rolamento arbitrariamente.
1. A junta entre o anel interno ou externo pode às vezes estar minimamente dessalinhada. Antes de instalar a caixa do rolamento, afrouxe os parafusos que prendem o anel interno ou externo e corrija-os com um martelo plástico antes da instalação.
2. Não aplique força externa aos parafusos de conexão durante a instalação ou desmontagem. 3. Preste atenção às tolerâncias dimensionais dos componentes instalados para garantir que o flange de fixação lateral possa fixar firmemente o anel interno ou externo pela lateral.

Aplicações:
Amplamente utilizado em mesas rotativas de precisão, juntas rotativas de braços robóticos, dispositivos médicos, instrumentos de medição, etc.

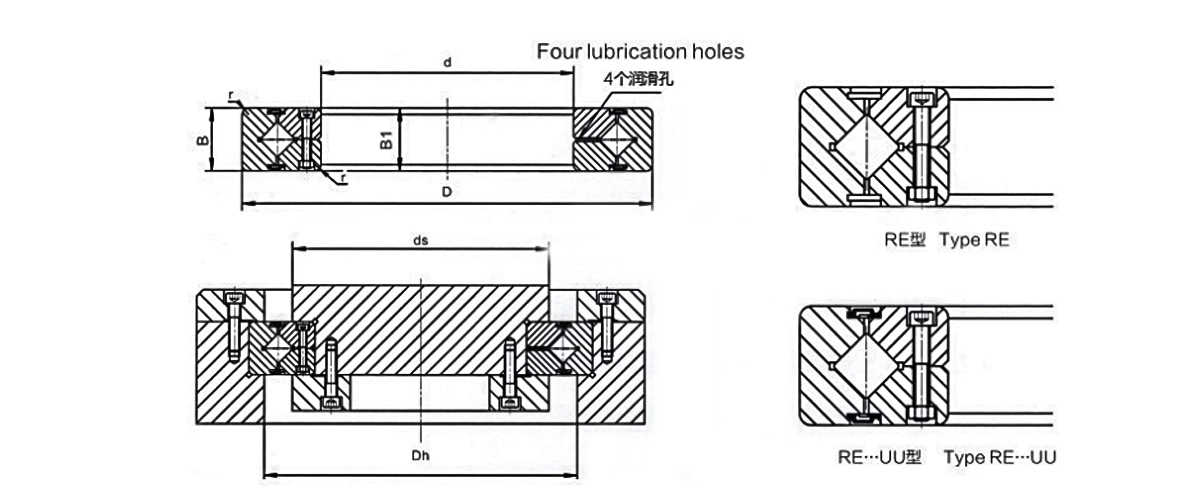

Tipo de rolamento Dimensão Tamanho do ombro Classificação de carga básica (radial) Peso
Diâmetro interno Diâmetro externo Diâmetro do passo do rolo Alta Chanfro Cr Cor
d D Dpw B  B1 Rmin ds Dh KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Tipo de rolamento Dimensão Tamanho do ombro Classificação de carga básica (raniai) Peso
Diâmetro interno Diâmetro externo Diâmetro do passo Aoller Alta Chanfro Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
