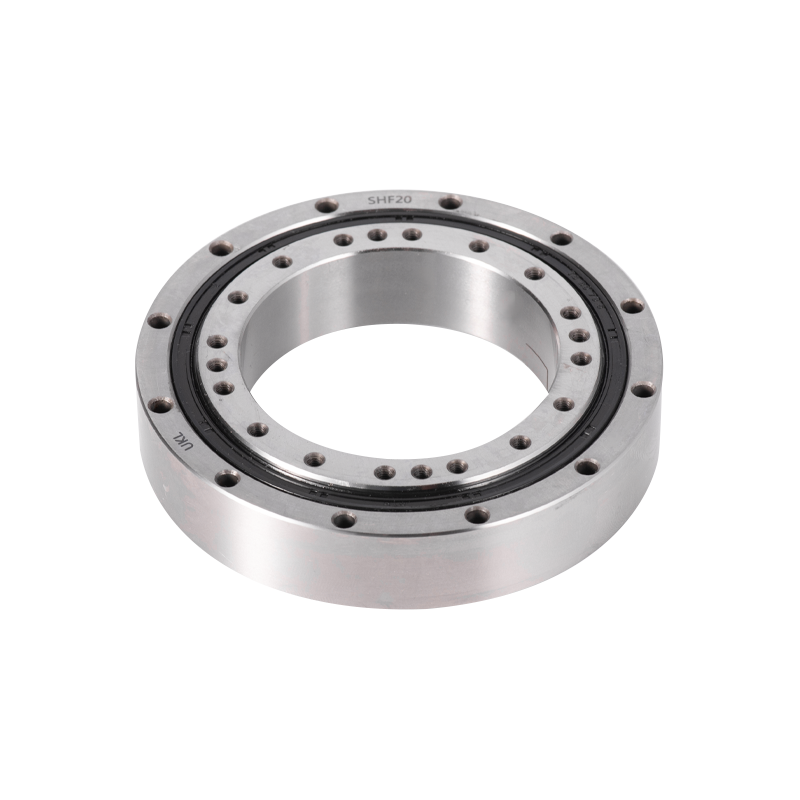

Os anéis internos e externos são estruturas integradas e a instalação praticamente não tem impacto no desempenho, garantindo resultados rotacionais e torque obtidos. Eles são muito simples de usar e adequados para várias séries de redutores harmônicos SHF.
Recursos do produto
Rolamentos de suporte rígidos personalizáveis de alta precisão e alta capacidade de carga.
Vantagens do SHF(G):
Caracterizado por alta capacidade de torque, alta rigidez, alta precisão de posicionamento, alta precisão rotacional, alta eficiência, alta estabilidade, tamanho ultrapequeno e peso ultraleve.
Amplas aplicações
Automação industrial e articulações de braços robóticos, robôs humanóides, equipamentos de produção de LCD semicondutores, equipamentos fotovoltaicos, instrumentos ópticos, máquinas-ferramentas de precisão e vários outros campos.

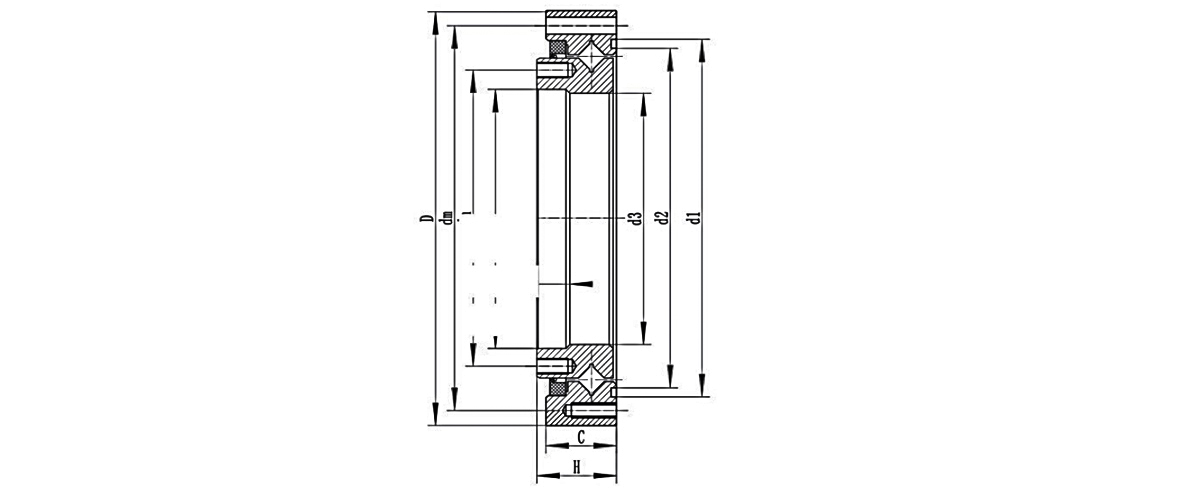

| Tipo de rolamento | Dimensão geral (mm) | Tamanho do furo de instalação (PCD e SPEC) | Classificação básica de carga | Peso | |||||||||
| Cr | Cor | ||||||||||||
| D | d | d3 | B | C | H | DM | dn | KN | KN | kg | |||
| SHF-14 | 70 | 38 | 35.6 | 13.7 | 14.1 | 15.1 | 64 | 8-φ3,5 | 44 | 12-M3 | 5.9 | 6.8 | 0.25 |
| SHF-17 | 80 | 47 | 44.2 | 16.4 | 16 | 17 | 74 | 12-φ3,4 | 54 | 20-M3 | 9.8 | 13.5 | 0.37 |
| SHF-20 | 90 | 54 | 51.3 | 17.5 | 17.5 | 18.5 | 84 | 12-φ3,5 | 62 | 16-M3 | 18.5 | 25.6 | 0.48 |
| SHF-25 | 110 | 67 | 64.2 | 19.7 | 18.7 | 20.7 | 102 | 12-φ4,5 | 77 | 16-M4 | 20.6 | 28.9 | 0.76 |
| SHF-32 | 142 | 88 | 84 | 23.4 | 23.4 | 24.4 | 132 | 12-φ5,5 | 100 | 16-M5 | 29.8 | 46.3 | 1.65 |
| SHF-40 | 170 | 108 | 106 | 28.5 | 29 | 30 | 158 | 12-φ6,5 | 122 | 16-M6 | 45.6 | 70.5 | 2.68 |
| SHF-50 | 214 | 135 | 129 | 34.5 | 34 | 36 | 200 | 12-φ9 | 154 | 16-M8 | 75.2 | 147.8 | 5.11 |
