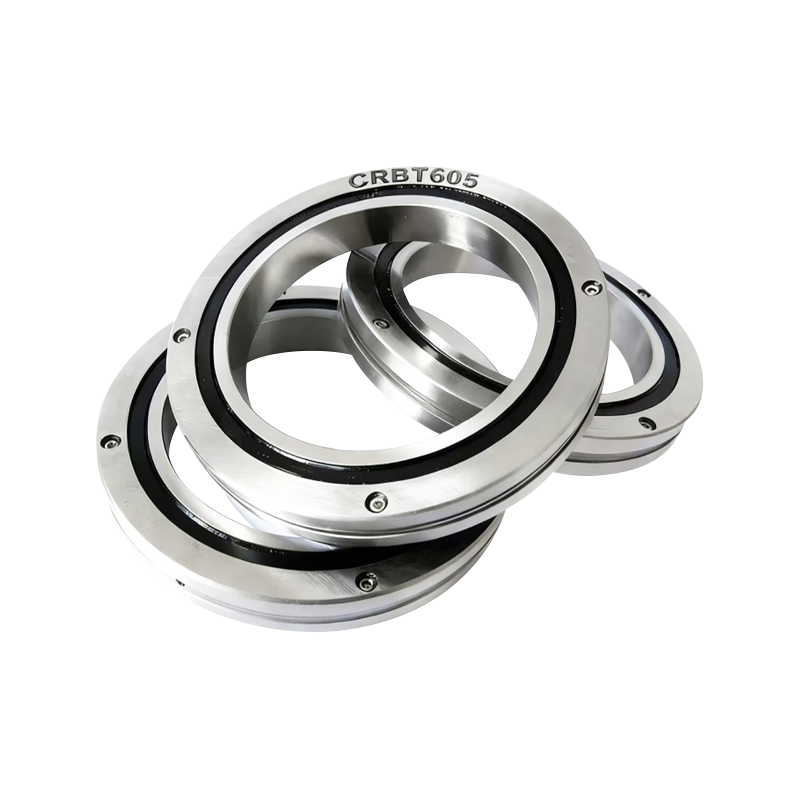

O rolamento de junta rotativa leve CRBT, com altura de seção de 5,5 mm e largura de 5 mm, é um rolamento extremamente compacto e leve. Adequado para pequenos braços robóticos e câmeras de vigilância em miniatura.
Recurso de rolamento
Comparado ao rolamento de rolos transversais mais fino anterior (CRBS), sua altura de seção é de apenas 69% de seu antecessor. A largura também é de apenas 5 mm e a área da seção transversal é de apenas 43% dos produtos anteriores, atingindo um tamanho significativamente menor. Além disso, o seu peso é apenas 0,38 vezes o do CRBS, conseguindo uma redução substancial do peso. (Comparado a um rolamento com diâmetro interno de 50 mm)
Vantagens
Este rolamento não possui furos de montagem, resultando em uma estrutura extremamente compacta e extremamente leve.
Aplicativos
Robôs humanóides, mesas rotativas, máquinas-ferramentas de precisão, módulos articulados e outras aplicações que exigem espaço de instalação, peso e precisão extremamente elevados.
| Tipo de rolamento | Dimensão (mm) | Dimensões de instalação | Classificação de carga básica | Qualidade | Modelo correspondente | |||||
| Diâmetro interno | Diâmetro externo | Largura | ds | Dh | C | Co | Obrigado | |||
| d | D | B | 'minuto | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
