Os rolamentos de rolos cônicos cruzados representam um avanço significativo na engenharia mecânica, oferecendo precisão e capacidade de transporte de carga sem precedentes para aplicações industriais exigentes. Esses componentes sofisticados combinam as vantagens dos rolamentos de rolos cruzados e dos designs cônicos, criando uma solução que atende aos requisitos complexos das máquinas modernas.
O apelo fundamental rolamentos de rolos cônicos reside na sua capacidade de suportar cargas radiais e axiais combinadas simultaneamente, mantendo ao mesmo tempo uma precisão rotacional excepcional. Quando esses princípios são integrados a uma configuração cruzada, o resultado é um sistema de rolamento capaz de lidar com condições de carga extremas, preservando ao mesmo tempo as tolerâncias rígidas essenciais para aplicações rotativas de precisão.
Indústrias que vão desde a fabricação de semicondutores até a montagem de componentes aeroespaciais dependem cada vez mais desses rolamentos para garantir a qualidade do produto e a confiabilidade do equipamento. As especificações de precisão dos rolamentos de rolos cônicos cruzados os tornam indispensáveis para aplicações onde até mesmo o desalinhamento microscópico pode comprometer a eficiência operacional ou a qualidade do produto.
Um rolamento de rolos cônicos cruzados consiste em quatro elementos principais que trabalham em harmonia coordenada: a pista externa, a pista interna, os rolos cônicos e a montagem da gaiola. Cada componente é projetado com precisão meticulosa para garantir distribuição ideal de carga e atrito mínimo.
A pista externa apresenta uma superfície com ângulo preciso que corresponde ao ângulo de conicidade dos rolos, normalmente variando de 10 a 25 graus, dependendo dos requisitos da aplicação. Essa geometria permite que o rolamento aceite cargas que se aproximam do eixo de rotação, o que o distingue dos designs tradicionais de rolos cilíndricos.
A geometria da pista interna reflete a configuração da pista externa, mas é frequentemente incorporada em uma estrutura de alojamento unificada. Este design reduz o número de componentes separados que requerem alinhamento, simplificando assim a instalação e melhorando a confiabilidade do sistema.
Os próprios rolos cônicos representam uma inovação crítica no projeto de rolamentos. Ao contrário dos rolos cilíndricos que distribuem a carga uniformemente ao longo de seu comprimento, os rolos cônicos concentram a carga de maneira controlada, maximizando a eficiência da tensão de contato.
O ângulo de conicidade dos rolos individuais normalmente varia de 10 a 25 graus, cuidadosamente selecionado com base no perfil de carga específico esperado durante a operação. Um ângulo cônico mais raso proporciona melhor capacidade de carga radial, enquanto ângulos mais acentuados melhoram a capacidade de manuseio de carga axial.
| Ângulo Cônico | Capacidade de carga radial | Capacidade de carga axial | Aplicação Típica |
|---|---|---|---|
| 10 graus | Muito alto | Moderado | Suporte de fuso vertical |
| 15 graus | Alto | Alto | Suporte de carga balanceado |
| 20 graus | Moderado | Muito alto | Carregamento dominante em impulso |
Em uma configuração cônica cruzada, vários anéis de rolamento são dispostos de modo que os eixos dos rolos cônicos se cruzem em um ponto comum. Esse arranjo geométrico oferece diversas vantagens críticas em relação aos projetos tradicionais de rolamentos empilhados.

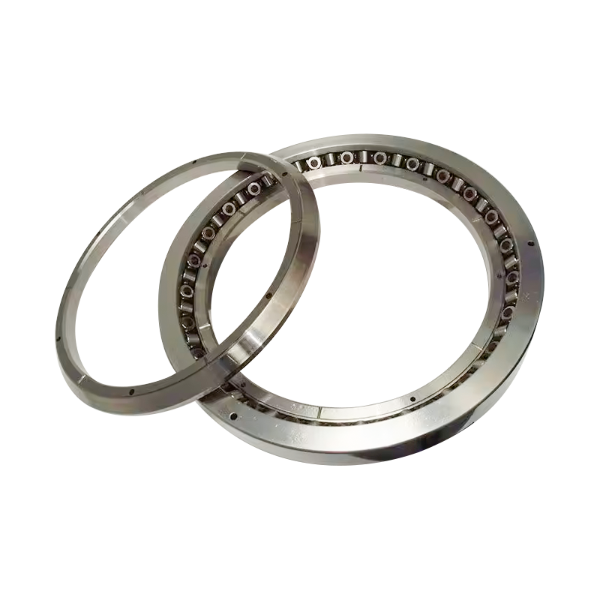

O Rolamento XRT060-NT representa um padrão amplamente adotado na categoria de rolamentos cônicos cruzados, oferecendo uma combinação equilibrada de eficiência de tamanho e capacidade de carga. Compreender seus parâmetros dimensionais é essencial para a seleção e integração adequadas em sistemas de precisão.
O dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
O static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
O XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
A seleção precisa da classe influencia diretamente a precisão rotacional e as tolerâncias de desvio permitidas. A classe P4 normalmente mantém o desvio radial dentro de 0,005 milímetros, enquanto a classe P2 reduz essa tolerância para aproximadamente 0,002 milímetros.
Em ambientes de máquinas-ferramenta controladas numericamente por computador, rolamento de rolos cônicos cruzados permitem estágios de posicionamento de precisão para alcançar a repetibilidade posicional essencial para uma fabricação de alta qualidade. As aplicações de mesa CNC sujeitam os rolamentos a cargas multidirecionais complexas, incluindo distribuição vertical de peso, forças de corte horizontais e momentos rotacionais devido ao desequilíbrio do fuso.
O crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
As aplicações de robôs industriais representam um dos casos de uso de rolamentos mais exigentes na fabricação moderna. Os rolamentos giratórios do robô devem suportar o peso combinado dos conjuntos de efetores finais, trocadores de ferramentas e peças de trabalho, mantendo ao mesmo tempo a precisão do posicionamento angular ao longo de milhões de ciclos operacionais.
Uma aplicação típica de giro de robô industrial pode submeter um rolamento a cargas radiais superiores a 50.000 Newtons combinadas com cargas axiais que chegam a 30.000 Newtons, aplicadas simultaneamente durante o movimento multieixo. Os projetos cônicos cruzados lidam com esses padrões de carga complexos de forma mais eficaz do que as alternativas tradicionais, resultando em maior vida útil do rolamento e melhor repetibilidade posicional.
Sistemas de imagens médicas, como tomografia computadorizada e equipamentos de ressonância magnética, empregam rolamentos de precisão em seus mecanismos de rotação do pórtico. Essas aplicações exigem suavidade rotacional excepcional, variação mínima de desvio e desempenho confiável em intervalos operacionais estendidos sem manutenção.
O stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Equipamentos de manuseio de wafers, máquinas de litografia e instrumentos de metrologia de precisão contam com rolamentos de rolos cônicos cruzados por sua excepcional capacidade de carga de momento e precisão rotacional. Essas aplicações geralmente operam em câmaras com ambiente controlado, onde a estabilidade da temperatura é crítica e os métodos tradicionais de lubrificação se mostram inadequados.
O precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
O distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspecto de desempenho | Cruzado Cônico | Cilíndrico Cruzado |
|---|---|---|
| Capacidade de carga axial | Excelente | Limitado |
| Tratamento de carga momentânea | Superior | Bom |
| Capacidade de carga radial | Alto | Muito alto |
| Faixa de temperatura operacional | -40 a 120C | -40 a 100C |
| Complexidade de ajuste de pré-carga | Moderado | Simples |
| Custo por unidade | Moderado | Inferior |
Os projetos de rolos cilíndricos concentram a carga em todo o comprimento do rolo, criando uma linha de contato que distribui as forças uniformemente. Essa geometria oferece rigidez radial máxima por tamanho de unidade, tornando as configurações cilíndricas ideais para aplicações dominadas por carregamento puramente radial.
As configurações de rolos cônicos estabelecem padrões de contato de pontos que concentram a carga nas extremidades dos rolos e depois distribuem essa carga através da geometria cônica em direção ao centro do rolamento. Este arranjo sacrifica alguma capacidade de carga radial para obter características superiores de manuseio de carga axial e de momento.
Os engenheiros devem selecionar configurações cônicas cruzadas quando as aplicações envolvem componentes axiais significativos, cargas em balanço ou padrões complexos de carga multidirecional. Projetos cilíndricos cruzados são mais econômicos quando a carga radial domina e os componentes axiais permanecem mínimos.
A pré-carga representa uma força de compressão cuidadosamente controlada aplicada aos componentes do rolamento antes do carregamento operacional. Esta técnica elimina a folga interna e estabelece uma distribuição de carga previsível que aumenta a rigidez, reduz o ruído e melhora a suavidade rotacional.
Em sistemas de rolamentos de rolos cônicos cruzados, o ajuste da pré-carga influencia diretamente vários parâmetros críticos de desempenho, incluindo rigidez radial, desvio axial, estabilidade térmica e geração de ruído. Alcançar a pré-carga ideal requer o equilíbrio de objetivos concorrentes: pré-carga suficiente para garantir precisão e rigidez, mas não tanto que a vida do rolamento seja comprometida por estresse interno excessivo.
O XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
A pré-carga excessiva acelera o desgaste do rolamento através da fadiga do material induzida por tensão. A experiência da indústria sugere que valores de pré-carga superiores a 50% da classificação de carga dinâmica só devem ser aplicados em aplicações onde a redução de ruído ou o aumento da rigidez justifiquem a redução da vida útil do rolamento.
O bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
A análise de carga deve abordar cargas de pico, cargas médias e padrões de carga cíclicos. Uma aplicação de máquina-ferramenta pode experimentar carga radial contínua de 20.000 Newtons com forças de pico ocasionais atingindo 45.000 Newtons durante sequências de desaceleração rápida.
A seleção da classe de precisão depende dos requisitos de precisão rotacional estabelecidos pela aplicação. Fusos de retificação, equipamentos de imagens médicas e ferramentas de fabricação de semicondutores exigem desempenho de grau P2, enquanto máquinas industriais padrão geralmente operam adequadamente com classificações P4.
Classes de maior precisão geram preços mais altos, mas oferecem precisão superior que pode ser essencial para manter a qualidade do produto ou o desempenho do equipamento em aplicações sensíveis.
A seleção da estratégia de pré-carga requer equilíbrio entre redução de ruído, aumento de rigidez e considerações sobre a vida útil do rolamento. As aplicações que priorizam a operação suave e a precisão posicional normalmente empregam estratégias de pré-carga de mola que mantêm a força constante durante toda a vida útil do rolamento.
Os materiais de rolamento padrão funcionam adequadamente para temperaturas industriais típicas que variam de 40 a 100 graus Celsius negativos. Aplicações que exigem faixas de temperatura estendidas ou ambientes corrosivos podem exigir seleções de materiais especiais, incluindo componentes de cerâmica ou aço inoxidável.
A seleção final do rolamento requer uma análise de custo-benefício comparando as despesas do rolamento com os intervalos de manutenção esperados, os requisitos de manutenção e o valor de mitigação de risco. Um rolamento que represente 5% do custo total do equipamento pode justificar especificações premium se eliminar o tempo de inatividade que afeta operações de produção de alto valor.
A instalação bem-sucedida do rolamento começa com uma preparação meticulosa da superfície. As superfícies de montagem devem ser limpas para remover todos os contaminantes e os componentes do rolamento devem ser inspecionados quanto a danos ou defeitos de transporte antes da instalação.
Uma vez posicionados os rolamentos, a aplicação da pré-carga deve ser realizada cuidadosamente usando equipamento calibrado. Os sistemas de pré-carga de mola devem ser verificados para fornecer forças especificadas através de testes de medição de carga antes da operação.
O ajuste de pré-carga baseado em calços requer um cálculo cuidadoso da espessura da pilha de calços para atingir os valores de pré-carga alvo. Cada tamanho e configuração de rolamento possui requisitos de espaçamento exclusivos que devem ser calculados individualmente.
Novas instalações de rolamentos se beneficiam de um período de polimento gradual, onde as cargas aumentam progressivamente antes de atingirem níveis operacionais completos. Essa abordagem permite que os componentes do rolamento se acomodem em posições ideais e distribua uniformemente qualquer desgaste inicial entre os elementos rolantes.
Os períodos de polimento normalmente estendem-se de 8 a 24 horas, dependendo da severidade da aplicação. Durante o polimento, os operadores devem monitorar a temperatura do rolamento, o ruído e as assinaturas de vibração para identificar possíveis problemas de instalação antes do início da operação com carga total.
O monitoramento regular das condições prolonga a vida útil do rolamento e evita falhas catastróficas. Análise de vibração, tendências de temperatura e monitoramento acústico fornecem alertas antecipados sobre degradação do rolamento.
Os rolamentos cônicos cruzados utilizam vários conjuntos de rolos cônicos dispostos em ângulos cruzados para criar um conjunto de rolamento unificado capaz de aceitar cargas substanciais de qualquer direção radial ou axial. Os rolamentos de contato angular tradicionais normalmente empregam elementos rolantes de esferas e podem aceitar cargas apenas dentro de faixas angulares limitadas. Projetos cônicos cruzados distribuem as cargas de maneira mais uniforme e fornecem capacidade de carga de momento superior com formatos mais compactos.
A pré-carga insuficiente permite uma folga interna do rolamento que permite que os elementos rolantes mudem de posição durante as mudanças de carga, criando cliques distintos ou padrões de geração de ruído. A pré-carga ideal elimina essa folga enquanto mantém o contato controlado dos elementos rolantes, resultando em uma operação suave e silenciosa. No entanto, a pré-carga excessiva gera calor induzido por fricção e acelera o desgaste do rolamento, eventualmente causando aumento de ruído à medida que a fadiga do material se desenvolve.
A vida útil do rolamento depende substancialmente das cargas de aplicação, da magnitude da pré-carga, da temperatura operacional e da qualidade da lubrificação. Sob condições de carga moderada com manutenção adequada, os rolamentos cônicos cruzados normalmente atingem de 50.000 a 200.000 horas de operação. Aplicações de alto estresse podem reduzir esse intervalo para 10.000 a 50.000 horas, enquanto aplicações cuidadosamente gerenciadas com carga leve podem estender a vida útil para além de 300.000 horas.
As aplicações de orientação vertical exigem estratégias de pré-carga modificadas porque a gravidade aplica carga continuamente através dos componentes do rolamento. A pré-carga do peso torna-se impraticável e os projetistas normalmente empregam sistemas de pré-carga da mola que mantêm a força constante, independentemente dos efeitos gravitacionais. A expansão térmica também deve receber consideração cuidadosa em aplicações verticais para evitar pré-carga excessiva do rolamento durante mudanças de temperatura.
A pré-carga inadequada resulta em folga interna excessiva, levando à geração de ruído, aumento do desvio e redução da rigidez. A pré-carga excessiva acelera a fadiga do elemento rolante e pode causar fragmentação da pista em poucas horas de operação. Os procedimentos de instalação devem sempre seguir com precisão as especificações do fabricante e as medições de verificação devem confirmar a magnitude da pré-carga antes da operação do equipamento.
Os rolamentos cônicos cruzados padrão funcionam de forma confiável de 40 a 120 graus Celsius negativos, dependendo das propriedades do lubrificante. Aplicações em temperaturas prolongadas requerem materiais e lubrificantes especiais. Os rolamentos para altas temperaturas podem utilizar elementos rolantes cerâmicos combinados com lubrificantes sintéticos classificados para operação de 150 a 200 graus. As aplicações em baixas temperaturas exigem graxas especializadas que mantenham a fluidez em condições de frio extremo.
O monitoramento das condições dos rolamentos emprega diversas técnicas complementares, incluindo análise de vibração para detectar defeitos na superfície dos elementos rolantes, monitoramento de temperatura para identificar aumentos de atrito, detecção de emissão acústica para detectar rachaduras incipientes e análise de óleo em sistemas lubrificados para identificar a geração de partículas de desgaste. O estabelecimento de assinaturas de linha de base durante a operação normal permite a detecção de padrões sutis de degradação antes que a falha do rolamento se torne iminente.
Partículas contaminantes que entram nos conjuntos de rolamentos atuam como agentes abrasivos que aceleram o desgaste da superfície das pistas e reduzem drasticamente a vida útil do rolamento. Testes de laboratório demonstram que a contaminação por partículas pode reduzir a vida útil do rolamento em 50% ou mais. Vedação adequada, ambientes de instalação limpos e manutenção regular para evitar a entrada de poeira, umidade ou outros contaminantes são essenciais para preservar o desempenho do rolamento.
A seleção do método de lubrificação depende das velocidades operacionais, temperaturas e restrições ambientais. A lubrificação com graxa proporciona simplicidade e requer manutenção mínima, adequada para aplicações de velocidade moderada. A lubrificação com óleo permite uma dissipação de calor superior para operações de alta velocidade e facilita o controle de contaminação através de sistemas de filtragem. Algumas aplicações empregam lubrificação óleo-ar combinando eficiência de fornecimento de óleo com consumo mínimo de fluido.
Quando os componentes do rolamento apresentam lascas, rachaduras ou desgaste significativo, o reparo não se mostra prático nem econômico. Os rolamentos de elementos rolantes são projetados como sistemas vedados e a substituição de componentes internos seria proibitivamente cara. A prática padrão da indústria envolve a substituição completa do rolamento após a detecção de falha. A manutenção preventiva e o monitoramento das condições representam as abordagens mais econômicas para gerenciar a confiabilidade dos rolamentos e evitar paradas inesperadas do equipamento.
