Guia de seleção de rolamento de extremidade de haste SIZJ12: Por que ele se destaca em aplicações exigentes

Introdução: A espinha dorsal da engenharia de sistemas articulados

No projeto mecânico, poucos componentes são tão aparentemente simples, mas extremamente importantes, quanto o rolamento da extremidade da rótula. O Rolamento TAMANHO12 representa uma evolução refinada do conceito de rótula esférica, construída especificamente para gerenciar altas cargas estáticas, acomodar desalinhamentos angulares e suportar os rigores dos ambientes industriais. Sua designação, SIZJ12, codifica um padrão dimensional e de rosca específico que se alinha com roscas fêmeas 1/2-20 UNF, tornando-o uma solução imediata para muitos projetos de ligação existentes, ao mesmo tempo que oferece atualizações de desempenho em relação às alternativas genéricas.

Este guia vai além das especificações do catálogo para explorar a lógica de engenharia por trás da seleção do SIZJ12. Analisamos sua capacidade de carga estática de 28kN, as implicações de seu contato deslizante aço-aço e as considerações práticas que o diferenciam de variantes como o SILZJ12 com rosca esquerda. Para engenheiros de projeto e especialistas em manutenção, compreender essas nuances é essencial para otimizar a vida útil e a confiabilidade do sistema em aplicações que vão desde ligações de equipamentos de construção até braços de automação de alto ciclo.

Especificações principais: decodificando as dimensões do rolamento SIZJ12 e classificações de carga

O SIZJ12 é um terminal de rótula de dimensão métrica com dimensionamento de rosca imperial, uma opção de design híbrido que aparece frequentemente em máquinas de origem global. A tabela abaixo resume seus principais atributos físicos e de desempenho, que formam a base para qualquer processo de seleção de engenharia. Essas especificações influenciam diretamente a adequação do rolamento para caminhos de carga específicos, restrições de envelope e intervalos de manutenção.

A classificação de carga estática de 28 kN é particularmente notável para aplicações exigentes. Este valor não é apenas um máximo teórico, mas um valor validado que indica que o rolamento pode suportar uma carga constante e não rotativa sem deformação permanente da pista ou da esfera. Em máquinas de construção, onde as articulações da caçamba e as pernas estabilizadoras sofrem picos de carga durante sustentações estáticas, essa margem se torna um diferencial de confiabilidade. O contato deslizante aço-aço, combinado com um corpo revestido de fosfato e uma esfera cromada, garante que o SIZJ12 permaneça útil mesmo em ambientes empoeirados ou levemente corrosivos, desde que seja mantida uma lubrificação regular.

Design focado em aplicações: Por que o SIZJ12 se destaca

O desempenho do Rolamento TAMANHO12 em aplicações exigentes decorre de uma combinação de seleção de materiais, tolerâncias geométricas e características intrínsecas das rótulas esféricas. Ao contrário dos rolamentos de elementos rolantes que exigem alinhamento preciso para evitar brinelamento, o anel interno esférico e a esfera do SIZJ12 acomodam o desalinhamento angular, reduzindo a necessidade de estruturas de montagem ultraprecisas. Esta tolerância simplifica a montagem e reduz os custos de fabricação, uma vantagem significativa em equipamentos de produção em larga escala.

Além disso, a rosca fêmea 1/2-20 UNF garante compatibilidade com uma ampla variedade de terminais de haste padrão e articulações de ajuste. Seu passo fino permite ajustes precisos de comprimento, essenciais em máquinas de automação e embalagem, onde a precisão posicional impacta diretamente os tempos de ciclo e a qualidade do produto. No rolamento para indústria de embalagens , onde o movimento intermitente de alta velocidade e a limpeza são preocupações, a construção robusta e a facilidade de relubrificação do SIZJ12 ajudam a manter o tempo de atividade e a reduzir a manutenção não programada.

• Máquinas de construção: Braços de escavadeira, articulações de buldôzeres, suportes de lança de guindaste – onde predominam cargas de choque e poeira.
• Indústria de embalagens: Máquinas de formar-encher-selar, montadoras de caixas, desviadores de transportadores – onde a velocidade e a precisão são fundamentais.
• Equipamentos de automação: Braços robóticos, unidades pick-and-place, conexões de atuadores lineares – onde o desalinhamento e a carga cíclica são inerentes.

Análise Comparativa: Rosca Esquerda SIZJ12 vs SILZJ12

Um dilema de seleção comum envolve escolher entre o SIZJ12 e sua contraparte com rosca esquerda, o SILZJ12. Embora ambos os rolamentos compartilhem especificações idênticas de furo, diâmetro externo, largura e classificação de carga, a orientação da rosca determina sua aplicação em conjuntos de esticadores ou de articulação push-pull. A tabela abaixo destaca as diferenças críticas para orientar a seleção.

Ao projetar uma articulação com roscas opostas, a combinação de SIZJ12 e SILZJ12 permite um ajuste preciso do comprimento simplesmente girando a biela. Isto é particularmente útil em sistemas de tensionamento de máquinas de embalagem e em articulações de direção de equipamentos agrícolas. A seleção depende, em última análise, do layout mecânico e da direção do torque aplicado durante o ajuste; entretanto, ambos os rolamentos oferecem desempenho de carga idêntico, garantindo que a flexibilidade do projeto não seja prejudicada pela resistência mecânica.

Desempenho em Condições Extremas: Altas Temperaturas e Ambientes Adversos

Uma das dúvidas mais frequentes sobre o SIZJ12 diz respeito à sua adequação para rolamento de extremidade de haste para aplicações de alta temperatura . Embora a construção padrão de aço sobre aço ofereça uma clara vantagem sobre os rolamentos revestidos de polímero em temperaturas elevadas (normalmente até 150°C contínuas, com picos de até 200°C por curtos períodos), a lubrificação adequada é o fator crítico. O corpo base de aço carbono e a esfera de aço endurecido mantêm suas propriedades mecânicas dentro desta faixa de temperatura, enquanto os revestimentos de PTFE começariam a se degradar.

Na prática, o SIZJ12 foi implantado em fornos industriais, ligações de usinas de asfalto e hastes de controle de montagem de motores, onde as temperaturas ambientes excedem rotineiramente 100°C. Os usuários relatam que com graxas para altas temperaturas (como aquelas à base de perfluoropoliéter ou hidrocarbonetos sintéticos), o rolamento mantém suas características de desgaste e capacidade de carga. No entanto, a relubrificação regular não é negociável, pois a expansão dos componentes de aço a temperaturas elevadas pode reduzir a folga interna, levando potencialmente a um aumento do atrito se a lubrificação for inadequada.

Melhores práticas de instalação e manutenção

A instalação adequada é fundamental para concretizar todo o potencial de desempenho do rolamento SIZJ12. A lista de verificação a seguir descreve etapas críticas para evitar falhas comuns, especialmente em ambientes de alta vibração associados a rolamento de extremidade de haste de automação e aplicações de equipamentos de construção.

• Preparação do fio: Limpe bem as roscas 1/2-20 UNF e aplique um fixador de rosca de resistência média se a articulação estiver sujeita a vibrações. Certifique-se de que a haste correspondente tenha um chanfro para evitar rosqueamento cruzado.
• Verificação de alinhamento: Embora o SIZJ12 acomode desalinhamento de ±8°, não exceda esse ângulo durante condições estáticas ou dinâmicas para evitar carga nas bordas e desgaste prematuro.
• Lubrificação: Antes da instalação, injete graxa EP (extrema pressão) de alta qualidade através da graxeira. Gire a esfera para distribuir o lubrificante uniformemente pelas superfícies deslizantes.
• Aplicação de torque: Ao apertar a contraporca, não aplique torque excessivo. Use uma chave de torque para aplicar o valor recomendado pelo fabricante (normalmente 12–15 N·m para roscas 1/2-20 UNF) para evitar desgaste da rosca ou distorção da caixa do rolamento.

Os intervalos de manutenção devem ser ajustados com base nos ciclos de trabalho operacionais. Para operação contínua em ambientes empoeirados ou com muita umidade, é aconselhável relubrificação semanal. Monitorar o movimento do rolamento em busca de rugosidade ou folga aumentada pode sinalizar o início do desgaste, permitindo a substituição proativa antes que ocorra uma falha catastrófica.

Perguntas frequentes (FAQ)

Visão geral visual: construção do rolamento SIZJ12 e caminho de carga

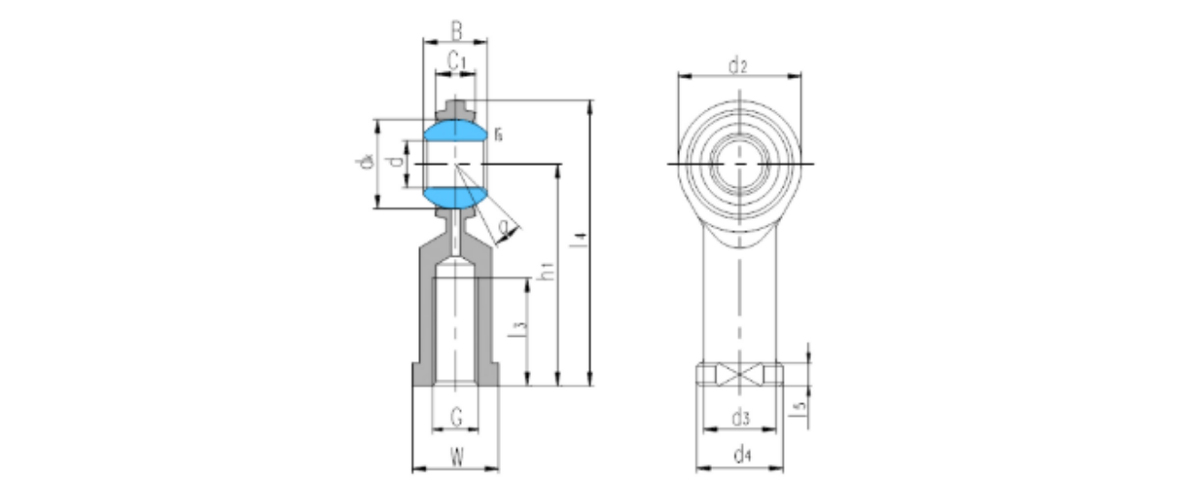

A ilustração SVG a seguir fornece uma representação em seção transversal do rolamento da extremidade da haste SIZJ12, destacando seus componentes primários e o caminho de transferência de carga através da interface esférica. O design enfatiza a robusta zona de contato aço-aço e a configuração de rosca fêmea que se integra às ligações padrão.
