Rolamento de mesa giratória de precisão YRT

Página inicial / Rolamento / Rolamento de rolo cruzado / Rolamento de mesa giratória de precisão YRT

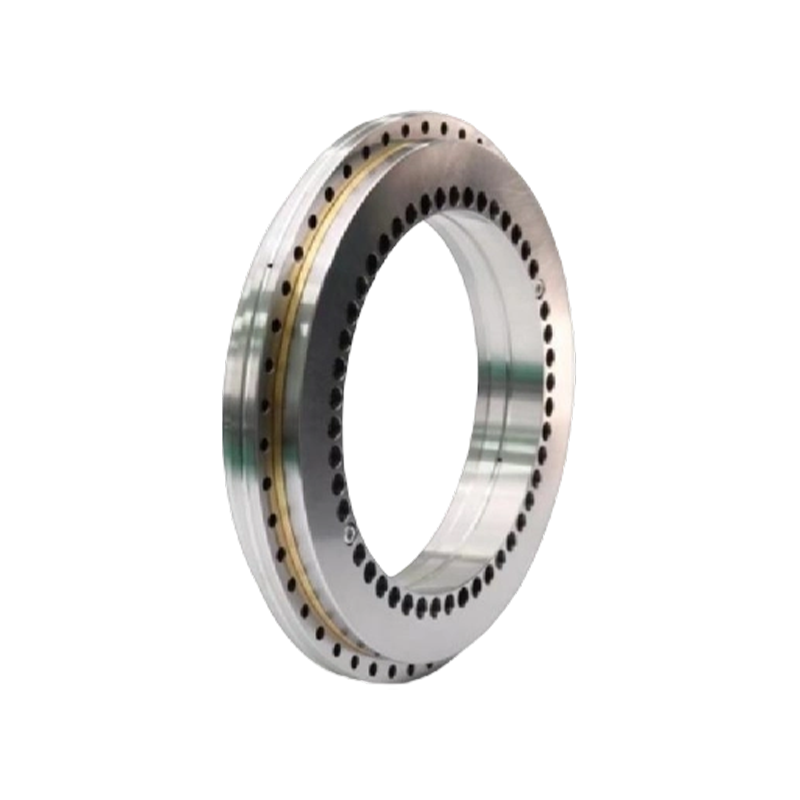

Rolamento de mesa giratória de precisão YRT

O rolamento de mesa giratória de precisão YRT consiste em um anel de alojamento radial/axial, um anel de eixo radial/axial, uma arruela de encosto, dois conjuntos de gaiola de rolos de agulhas e um conjunto de rolos cilíndricos radiais. O anel da caixa e o anel do eixo possuem orifícios para parafusos de montagem distribuídos uniformemente. Este tipo de rolamento apresenta alta capacidade de carga axial e radial, alta rigidez e altíssima precisão.

Contact Us Fale Conosco
ANTERIOR：Nenhum produto anterior PRÓXIMO：Rolamento de medição de ângulo YRTM
  • Descrição
  • Especificações
  • Fale Conosco

Características dos rolamentos de mesa rotativa YRT:
1. Rolamento Combinado:
Os rolamentos YRT são rolamentos combinados, integrando as funções de rolamentos radiais e axiais. Eles podem suportar simultaneamente cargas radiais e axiais de diferentes direções e também suportar torque.
2. Alta precisão:
Os rolamentos YRT normalmente têm precisão muito alta, permitindo rotação e posicionamento precisos.
3. Rigidez:
Os rolamentos YRT possuem alta rigidez, mantendo a estabilidade sob condições de alta carga. Aplicações que exigem cargas de trabalho pesadas garantem a confiabilidade do rolamento sob cargas elevadas.
4. Alta capacidade de torque:
Os rolamentos YRT são projetados para suportar cargas de alto torque, cruciais para aplicações que exigem rotação e transmissão de alto torque.
5. Fácil instalação e manutenção:
Os rolamentos YRT normalmente possuem uma estrutura simples, facilitando a instalação e manutenção. Isto contribui para a confiabilidade do rolamento a longo prazo.

Áreas de aplicação:
Os rolamentos YRT são amplamente utilizados em vários campos, incluindo braços robóticos industriais, máquinas-ferramentas, equipamentos de impressão, dispositivos médicos e equipamentos aeroespaciais. Sua versatilidade e alto desempenho os tornam a escolha preferida para inúmeras aplicações de engenharia.

Precauções para usar rolamentos de mesa giratória YRT:
1. Mantenha o rolamento e seus arredores limpos
Mesmo partículas microscópicas de poeira podem impactar negativamente os rolamentos.
2. Use com cuidado
Fortes impactos durante o uso podem causar arranhões e marcas, causando acidentes.
3. Use ferramentas apropriadas
Evite substituir ferramentas existentes; use apenas ferramentas apropriadas.
4. Esteja atento à corrosão dos rolamentos
O suor nas mãos pode causar ferrugem durante a operação, portanto, use as mãos limpas e use luvas, se possível.

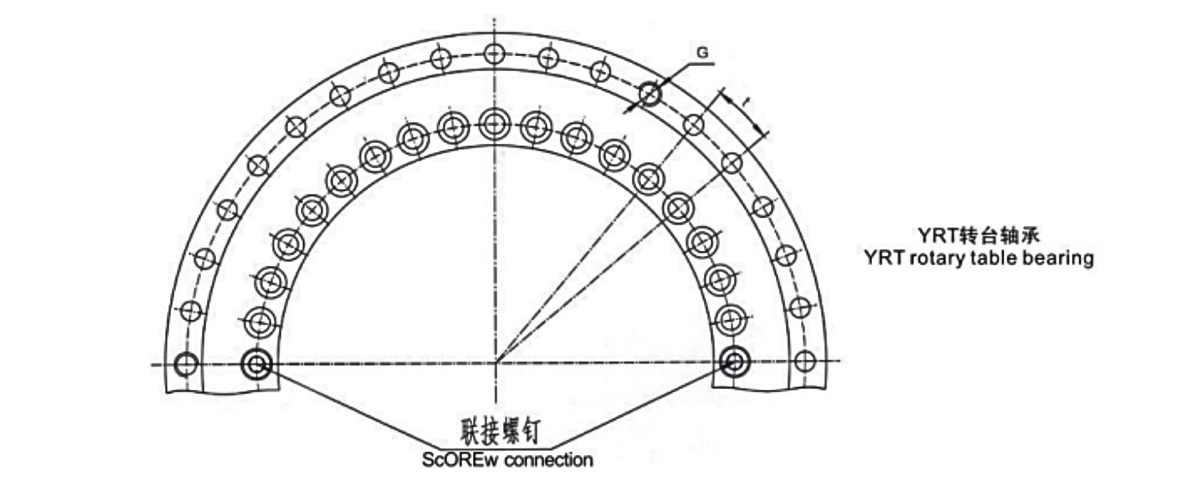

Parafuso
conexão
Quantidade 		Conectar
furos de parafusos 		Argumento
t 		Aperto
torque
de parafuso 		Carga nominal básica Velocidade limitada Fricção
momento 		Peso Tipo de rolamento
Axial radial
Dinâmico Estático Dinâmico Estático
Mãe Ca Côa Cr Cor Lubrificação com graxa
G Quantidade QuantidadeXt Nm KN rpm Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

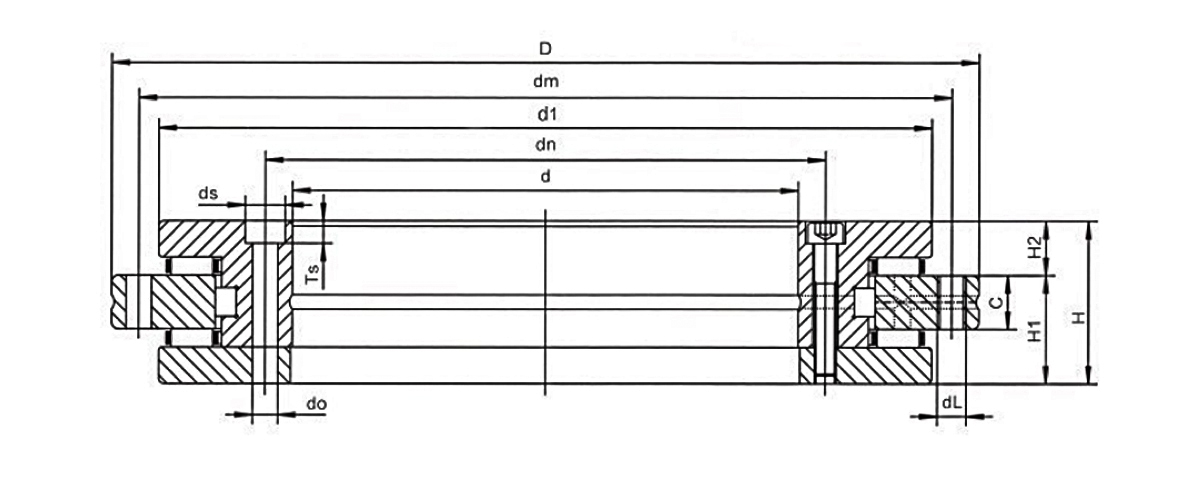

Tipo de rolamento Dimensão Geral Os furos de fixação
d D H H1 H2 C d1 dn DM Anel interno Anel externo
Unidade: milímetros fazer ds Ts Quantidade dL Quantidade
milímetros milímetros
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
