Como selecionar o rolamento de rolos cônicos cruzados correto: Apresentando o XRT060-NT para mesas rotativas de precisão
As mesas rotativas de precisão são componentes fundamentais em modernos centros de usinagem CNC, sistemas de indexação, equipamentos de automação e instrumentos de medição de precisão. A sua precisão de posicionamento e estabilidade operacional dependem em grande parte do sistema de rolamentos. Entre os vários tipos de rolamentos, os rolamentos de rolos cônicos projetados com geometria de rolos cruzados tornaram-se uma solução preferida porque suportam simultaneamente cargas radiais, cargas axiais de ambas as direções e momentos de tombamento.
O Rolamento XRT060-NT foi desenvolvido especificamente para mesas rotativas de precisão que exigem dimensões compactas, alta rigidez e precisão rotacional consistente. A seleção do rolamento apropriado requer a avaliação das características estruturais, condições operacionais, qualidade do material, precisão de fabricação e capacidade do fornecedor, em vez de focar apenas nas dimensões.
Como uma empresa profissional de rolamentos XRT060-NT, Fabricação de rolamentos UKL Co., Ltd. (Wuxi) fornece soluções de rolamentos de precisão que combinam tecnologia de fabricação avançada com suporte de engenharia abrangente para aplicações industriais exigentes.

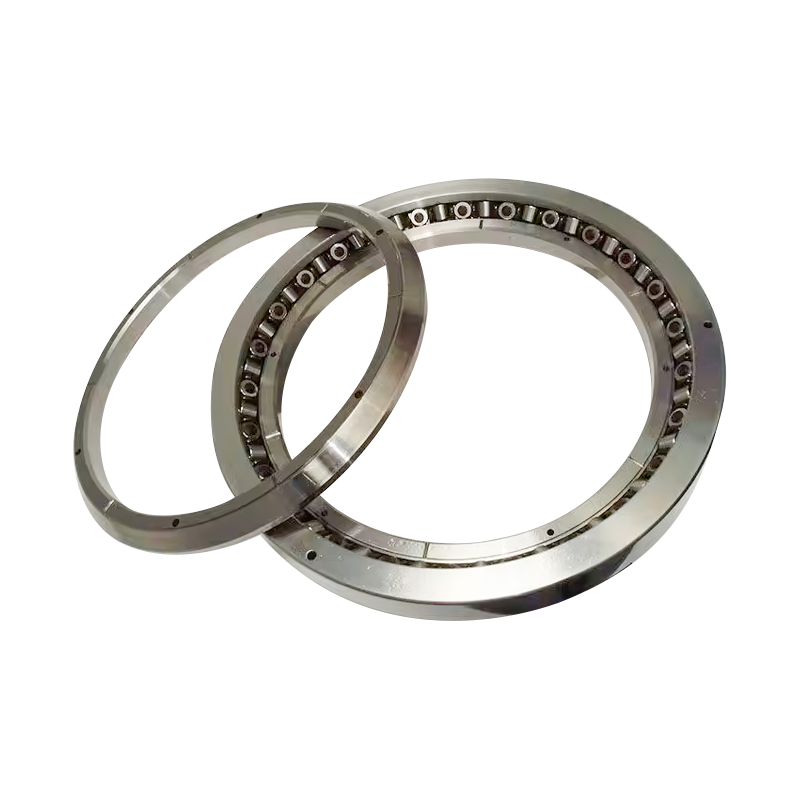

Compreendendo o rolamento XRT060-NT
O XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
O crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
Os campos de aplicação típicos incluem:
- Mesas rotativas CNC
- Centros de usinagem verticais
- Tabelas de indexação de precisão
- Robôs industriais
- Equipamento de medição
- Equipamento de fabricação de semicondutores
- Sistemas de automação
Por que os rolamentos de rolos cônicos cruzados são preferidos
Em comparação com combinações de rolamentos tradicionais, os rolamentos de rolos cônicos cruzados oferecem diversas vantagens de engenharia que influenciam diretamente o desempenho da máquina.
| Recurso | Rolamentos de rolos cônicos cruzados | Arranjo de rolamento convencional |
|---|---|---|
| Capacidade de carga radial | Excelente | Bom |
| Suporte de carga axial | Bidirecional | Muitas vezes requer vários rolamentos |
| Resistência de carga de momento | Muito alto | Moderado |
| Rigidez rotacional | Excelente | Moderado |
| Espaço de instalação | Compacto | Maior |
| Precisão de posicionamento | Alto | Padrão |
| Complexidade de manutenção | Inferior | Altoer |
Como todas as cargas primárias são suportadas em uma unidade de rolamento compacta, os projetistas de máquinas podem reduzir a complexidade estrutural e, ao mesmo tempo, melhorar a rigidez geral do sistema.
Fatores-chave ao selecionar um rolamento XRT060-NT
Escolher o rolamento XRT060-NT correto envolve mais do que combinar dimensões. Várias considerações de engenharia determinam se o rolamento proporcionará a vida útil e a precisão esperadas.
1. Características de carga
Cada mesa rotativa experimenta diferentes combinações de cargas radiais, axiais e de tombamento.
Antes de selecionar um rolamento, os engenheiros devem avaliar:
- Carga radial máxima
- Força axial em ambas as direções
- Momento de inclinação
- Carregamento de choque
- Operação contínua versus intermitente
A avaliação adequada da carga ajuda a prevenir o desgaste prematuro e garante estabilidade a longo prazo.
2. Precisão de posicionamento necessária
Mesas rotativas de precisão exigem erros rotacionais extremamente pequenos.
Considerações importantes sobre precisão incluem:
- Excentricidade radial
- Excentricidade axial
- Precisão rotacional
- Consistência de pré-carregamento
- Rigidez sob carregamento dinâmico
Um rolamento XRT060-NT fabricado com precisão minimiza a vibração enquanto mantém o posicionamento repetível durante ciclos operacionais estendidos.
3. Qualidade do material do rolamento
A seleção do material afeta diretamente a durabilidade, a resistência à fadiga e a confiabilidade operacional.
| Componente | Material Típico | Benefício de desempenho |
|---|---|---|
| Rolos | Alto-grade bearing steel | Alto fatigue strength |
| Anel interno | Aço de liga endurecido | Estabilidade dimensional |
| Anel externo | Aço para rolamentos de precisão | Resistência ao desgaste |
| Gaiola | Aço projetado ou liga | Orientação suave do rolo |
Materiais de alta qualidade combinados com tratamento térmico otimizado melhoram significativamente a vida útil do rolamento sob condições industriais exigentes.
4. Precisão de fabricação
A qualidade de fabricação determina se o desempenho teórico do rolamento pode ser alcançado em aplicações práticas.
Os processos críticos de fabricação incluem:
- Forjamento de precisão
- Recozimento controlado
- Torneamento CNC
- Tratamento térmico
- Moagem de alta precisão
- Montagem automatizada
- Inspeção de qualidade abrangente
Como uma empresa integrada de rolamentos XRT060-NT, a UKL Bearing Fabricação Co., Ltd. (Wuxi) gerencia internamente todo o processo de fabricação, permitindo precisão dimensional consistente e qualidade confiável do produto.
O Importance of Proper Preload
A pré-carga é um dos fatores mais influentes que afetam o desempenho da mesa rotativa.
A pré-carga apropriada fornece:
- Maior rigidez
- Melhor precisão de posicionamento
- Vibração reduzida
- Melhor estabilidade rotacional
- Vida útil mais longa
A pré-carga excessiva aumenta o atrito e a geração de calor, enquanto a pré-carga insuficiente pode reduzir a rigidez e a precisão do posicionamento. Selecionar a pré-carga correta de acordo com as condições operacionais é, portanto, essencial.
Aplicações que se beneficiam do rolamento XRT060-NT
O XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| Indústria | Equipamento Típico | Requisito de desempenho |
|---|---|---|
| Usinagem CNC | Mesas rotativas | Alto positioning accuracy |
| Robótica | Articulações de robô | Movimento suave |
| Automação | Sistemas de indexação | Repetibilidade |
| Inspeção | Equipamento de medição | Rotação de precisão |
| Semicondutor | Sistemas de manuseio de wafer | Baixa vibração |
| Manufacturing | Equipamento de montagem de precisão | Operação estável |
Sua estrutura compacta permite que os fabricantes de equipamentos melhorem o desempenho sem aumentar o espaço de instalação.
Selecionando fornecedores confiáveis de rolamentos XRT060-NT
Selecionar fornecedores confiáveis de rolamentos XRT060-NT é tão importante quanto escolher o modelo de rolamento correto.
Um fornecedor qualificado deve fornecer:
- Capacidade de fabricação completa
- Controle de qualidade estável
- Equipamento de inspeção de precisão
- Consultoria de engenharia
- Capacidade de personalização
- Documentação técnica
- Suporte pós-venda confiável
Em vez de se concentrarem apenas no preço de compra, os fabricantes devem avaliar a capacidade de produção, o conhecimento técnico e a estabilidade do fornecimento a longo prazo.
A fabricação de precisão apoia o desempenho a longo prazo
(Wuxi) é uma empresa industrial e comercial integrada especializada na fabricação de rolamentos de precisão, combinando pesquisa e desenvolvimento, produção e vendas.
Como uma fábrica profissional de rolamentos e empresa de fabricação de rolamentos na China, a UKL se concentra em fornecer soluções de rolamentos de alto desempenho para indústrias que exigem precisão e confiabilidade excepcionais. Apoiada por mais de 200 profissionais qualificados e uma base de produção totalmente modernizada, a empresa gerencia todo o fluxo de trabalho de produção, incluindo forjamento, recozimento, torneamento, tratamento térmico, retificação e montagem automatizada.
A inovação impulsionada pela tecnologia continua a ser central na filosofia de produção da UKL. Sua equipe dedicada de P&D desenvolve continuamente rolamentos de rolos cruzados de alta precisão, rolamentos de esferas de contato angular axiais de dupla direção e outros produtos amplamente utilizados em máquinas CNC, robótica e sistemas de automação inteligentes. Por meio de engenharia de precisão e gerenciamento de produção digital, a UKL garante que cada rolamento atenda aos exigentes padrões internacionais de precisão e desempenho.
Além da excelência na fabricação, a UKL também enfatiza o desenvolvimento sustentável, adotando processos de produção ambientalmente responsáveis, promovendo a reciclagem de materiais, melhorando a eficiência energética e apoiando iniciativas de educação em engenharia e treinamento técnico.
Conclusão
A seleção do rolamento XRT060-NT correto requer uma avaliação abrangente das condições de carga, precisão rotacional, requisitos de rigidez, qualidade do material, precisão de fabricação, projeto de pré-carga e capacidade do fornecedor. Rolamentos de rolos cônicos de alta qualidade projetados especificamente para mesas rotativas de precisão podem melhorar significativamente a estabilidade da máquina, a precisão do posicionamento e a confiabilidade operacional, ao mesmo tempo que simplificam o projeto mecânico.
Perguntas frequentes
1. O que torna o rolamento XRT060-NT adequado para mesas rotativas de precisão?
O XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. Como os rolamentos de rolos cônicos cruzados diferem dos rolamentos convencionais?
Os rolamentos de rolos cônicos cruzados podem suportar simultaneamente cargas radiais, cargas axiais de ambas as direções e momentos de tombamento dentro de um único conjunto de rolamento, melhorando a rigidez e simplificando o projeto da máquina.
3. Como devo escolher fornecedores confiáveis de rolamentos XRT060-NT?
Procure fornecedores com capacidades de fabricação integradas, sistemas abrangentes de controle de qualidade, experiência em engenharia, serviços de personalização e padrões de produção consistentes.
4. Quais indústrias comumente usam o rolamento XRT060-NT?
O XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. Por que a pré-carga é importante para rolamentos de rolos cônicos?
A pré-carga adequada aumenta a rigidez do rolamento, melhora a precisão do posicionamento, reduz a vibração e prolonga a vida útil, mantendo um desempenho rotacional suave.
