Como instalar um anel AV Nilos 2206 (guia passo a passo)

Para instalar corretamente o 2206 Av. Anel Nilos, posicione-o de forma que o lado convexo (aberto) aponte em direção à pista do rolamento. O anel deve assentar nivelado com o anel externo do rolamento. O Anel Nilos 2206 AV possui uma folga de projeto c = 0,3 mm que deve permanecer livre de distorção. Use um punção plano ou uma prensa com força uniforme em toda a circunferência – nunca martele diretamente na vedação.

O que torna o 2206 Anel AV Nilos diferente

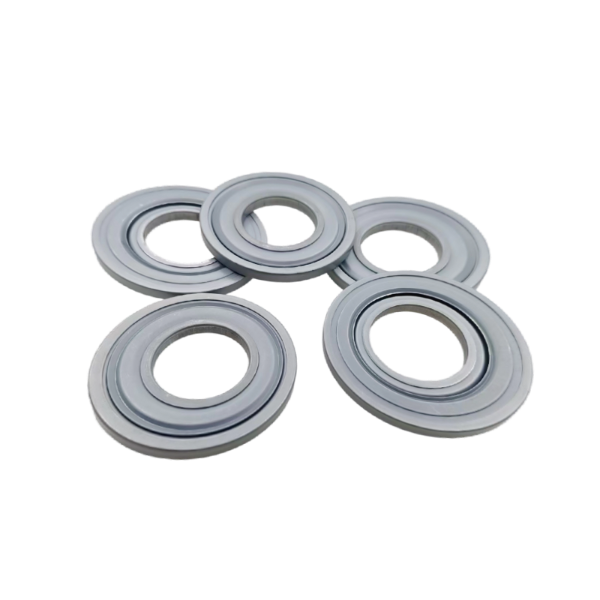

O 2206 Anel AV Nilos é uma vedação de labirinto de metal de precisão, não uma vedação de borracha. Consiste em um anel de aço formado com geometria específica. De acordo com as dimensões padrão, este anel Nilos tem diâmetro interno (d) de 30 mm, diâmetro externo (D) de 56,2 mm, largura (a) de 44 mm e altura do lábio (i) de 2,5 mm. A espessura do aço (c) é de 0,3 mm. Este design rígido cria um labirinto sem contato que retém a graxa enquanto permite a rotação livre, ao contrário das vedações de borracha que criam atrito e desgaste.

Instalação passo a passo do 2206 Anel AV Nilos

1. Inspecione o rolamento e o furo da caixa

Antes de instalar o anel Nilos 2206 AV, verifique se o anel externo do rolamento e o ressalto da caixa estão limpos, secos e sem rebarbas. Qualquer partícula maior que 0,05 mm pode levantar o anel de Nilos, destruindo a folga precisa de 0,3 mm.

2. Identifique a orientação correta

Segure o anel Nilos AV 2206 com o lado aberto (o lado com uma ranhura ou reentrância visível) voltado para o anel interno do rolamento. O lado mais plano e fechado deve ficar voltado para fora. Instalar este anel Nilos ao contrário irá prender detritos contra o rolamento, causeo desgaste rápido.

3. Aplique pressão de assentamento uniforme

Use uma prensa de mandril ou prensa hidráulica com uma luva plana que entre em contato apenas com a borda externa do anel 2206 AV Nilos. A força de assentamento recomendada é de 1,5 – 3,0 kN. Se não houver uma prensa disponível, use um martelo de face macia e um punção tubular que corresponda ao diâmetro externo (56,2 mm). Toque em um padrão de estrela – 6 a 8 toques leves – para evitar inclinação.

4. Verifique a folga e o alinhamento final

Depois de assentar o anel Nilos 2206 AV, a folga radial entre o anel e o anel interno do rolamento deve ser de 0,2 – 0,4 mm. Use um calibrador de folga em quatro pontos (0°, 90°, 180°, 270°). Uma variação maior que 0,1 mm indica desalinhamento. A folga axial (c) deve permanecer nos 0,3 mm projetados – qualquer redução significa que o anel Nilos está deformado.

Dimensões críticas para o anel 2206 AV Nilos

A instalação precisa deste anel Nilos depende da correspondência da vedação com as dimensões do rolamento. Abaixo estão as principais tolerâncias:

• Diâmetro interno (d) : 30,0mm ±0,1mm
• Diâmetro externo (D) : 56,2 mm 0,1 / -0,0 mm
• Largura (a) : 44,0 mm ±0,2 mm
• Altura dos lábios (eu) : 2,5mm ±0,05mm
• Espessura do metal (c) : 0,3mm ±0,02mm

Desvios além dessas tolerâncias travarão o rolamento (se o anel Nilos estiver muito apertado) ou permitirão a entrada de contaminação (se estiver muito frouxo). Sempre meça antes da instalação.

Erros comuns ao instalar um anel Nilos

• Orientação invertida : O 2206 Av. Nilos Ring não pode purgar detritos quando instalado ao contrário. A graxa escapa para dentro 50–100 horas em vez de durar milhares de horas.
• Aperto excessivo ou martelamento direto : A distorção altera o c = 0,3mm folga para perto de zero. O anel Nilos esfrega no anel interno, causando calor e ruído poucos minutos após a operação.
• Assento excêntrico : Um lado do anel de Nilos fica mais profundo que o outro. Isto cria um intervalo variável (0,1 mm a 0,5 mm), permitindo partículas maiores que 150 µm para entrar no rolamento.
• Usando um desvio subdimensionado : Um desvio menor que 56,2 milímetros concentra a força na borda do anel de Nilos, deformando permanentemente o delicado perfil do labirinto.

Evite esses erros usando uma ferramenta de prensagem de tamanho adequado (diâmetro do contato = 56,2 milímetros ) e verifique novamente a orientação antes de assentar o 2206 Anel AV Nilos .

Como confirmar uma instalação bem-sucedida do anel Nilos

Depois de pressionar o 2206 Anel AV Nilos na caixa, execute duas verificações rápidas:

• Teste de rotação : Gire o anel interno do rolamento manualmente. Deve girar suavemente, sem som de raspagem . Qualquer resistência significa que o anel de Nilos está tocando a parte rotativa.
• Verificação de assento nivelado : O outer edge of the 2206 Av. Nilos Ring deveria ser embutido ou embutido até 0,1 mm abaixo da face do alojamento. Uma saliência superior a 0,2 mm indica assentamento incompleto.

Se ambas as condições forem atendidas, este anel Nilos proporciona o efeito labirinto pretendido – retendo a graxa e bloqueando a poeira grossa (partículas <30 µm são geralmente inofensivas).

Ferramentas necessárias para instalar o 2206 AV Nilos Ring

• Prensa de mandril ou prensa hidráulica (força recomendada: 1,5 – 3,0 kN )
• Deriva tubular plana com diâmetro interno >30 mm e diâmetro externo 56,2 milímetros
• Conjunto de calibrador de folga (0,05 mm a 1,0 mm)
• Pano limpo e sem fiapos e álcool isopropílico
• Paquímetro digital (para verificar d=30mm and D = 56,2 mm antes da instalação)

O uso de ferramentas adequadas evita distorções e garante a 0,3 mm a folga de projeto do anel Nilos é mantida.

Perguntas frequentes sobre o 2206 AV Nilos Ring

O anel 2206 AV Nilos pode ser reutilizado após a remoção?

Não. O anel 2206 AV Nilos é um componente metálico formado com precisão que se deforma levemente durante a prensagem. A remoção quase sempre altera a espessura c=0,3 mm ou cria manchas planas no perfil do labirinto. Sempre use um novo anel Nilos para uma vedação confiável.

Qual diâmetro de alojamento é necessário para este anel Nilos?

O anel Nilos 2206 AV requer um diâmetro interno da caixa com tolerância H7 de 56,2 mm (normalmente 56,2 0,03 / -0,0 mm). Um furo maior que 56,25 mm não fixará o anel Nilos – ele poderá girar ou cair. Se o furo estiver desgastado, use um composto de retenção específico para vedações metálicas ou substitua o alojamento.

Deve-se aplicar lubrificante no anel Nilos antes da instalação?

Lubrifique levemente o furo da caixa e a borda externa do anel Nilos 2206 AV com uma graxa fina (por exemplo, NLGI 2). Não deixe a graxa entrar na ranhura do labirinto do anel Nilos – ela pode atrair poeira abrasiva. A folga interna c = 0,3 mm deve permanecer seca para funcionar como um verdadeiro labirinto.

Como um anel Nilos se compara a um anel de vedação de borracha?

Ao contrário das vedações de borracha que criam atrito (torque de arrasto de 0,1–0,3 Nm), o 2206 AV Nilos Ring é uma vedação de metal sem contato – adiciona atrito quase zero. As vedações de borracha falham acima de 100°C, enquanto este anel Nilos suporta 200°C. No entanto, um anel Nilos não pode vedar líquidos ou poeira muito fina (<10 µm) de forma tão eficaz quanto uma vedação de lábio de contato. Escolha com base em suas condições operacionais.

Expectativas de desempenho após a instalação correta do anel Nilos

Quando o 2206 Anel AV Nilos está instalado corretamente (lado aberto voltado para o rolamento, uniforme 0,3 mm folga, sem distorção), o rolamento alcançará:

• Retenção de graxa: >95% da graxa original após 2.000 horas em velocidades moderadas (3.000 rpm).
• Exclusão de contaminantes: Partículas maiores que 0,1 mm são bloqueados de forma eficaz.
• Aumento da temperatura: Menos de 10°C acima da temperatura ambiente devido ao design de labirinto sem contato do anel Nilos.

Desvios no procedimento de instalação causam falha prematura do rolamento dentro de 50 a 200 horas. Sempre trate o anel 2206 AV Nilos como um componente de precisão – manuseie-o com cuidado, instale-o corretamente e ele protegerá seu rolamento por milhares de horas.
