Como escolher o rolamento de esferas de contato angular correto para aplicações de alta velocidade?

A seleção do componente de laminação ideal para máquinas rotativas de alta velocidade requer um conhecimento profundo das condições operacionais, da geometria interna e do gerenciamento térmico. Entre máquinas de precisão, rolamentos de esferas de contato angular são a escolha preferida devido à sua capacidade de lidar com cargas radiais e axiais combinadas, mantendo altas velocidades de rotação.

Compreendendo as demandas da operação em alta velocidade

Aplicações de alta velocidade, como fusos de máquinas-ferramenta, turbocompressores, motores de alta frequência e unidades de potência auxiliares aeroespaciais, impõem demandas exclusivas ao desempenho dos rolamentos. Os principais desafios incluem aumento da força centrífuga, expansão térmica, quebra do filme lubrificante e instabilidade da gaiola. Um rolamento que funciona bem em velocidades moderadas pode falhar prematuramente sob altas velocidades de rotação devido à geração excessiva de calor ou à folga interna insuficiente.

Para enfrentar esses desafios, os engenheiros devem avaliar vários parâmetros: ângulo de contato, grau de precisão, material da gaiola, método de lubrificação e pré-carga. A combinação correta garante baixo aumento de temperatura, alta rigidez e vida útil prolongada.

Por que os rolamentos de esferas de contato angular são excelentes em altas velocidades

Ao contrário dos rolamentos rígidos de esferas, os rolamentos rígidos de esferas são projetados com um ângulo de contato específico entre as esferas e as pistas. Este ângulo permite-lhes suportar cargas axiais significativas, ao mesmo tempo que permite altas velocidades de rotação. Quanto menor o diâmetro da esfera em relação ao círculo primitivo e quanto mais leve a gaiola, menor será a força centrífuga em altas velocidades.

Para a maioria das aplicações industriais de alta velocidade, os rolamentos com ângulo de contato de 15° ou 25° são preferidos aos de 40°. O ângulo de contato reduzido reduz o calor gerado e permite uma velocidade limite mais alta. Ao revisar uma folha de dados do rolamento 7308, o ângulo de contato é indicado por sufixos como “AC” (25°) ou “B” (40°). Para fusos de velocidade ultra-alta, uma versão de 15° pode ser especificada, embora seja menos comum no tamanho 7308.

A série de rolamentos 7308 como estudo de caso

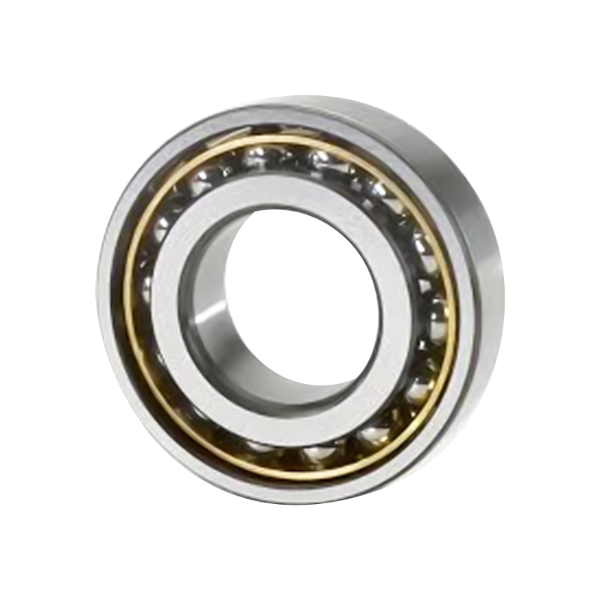

O rolamento 7308 é um rolamento de esferas de contato angular de tamanho médio com furo de 40 mm, diâmetro externo de 90 mm e largura de 23 mm. É amplamente utilizado em fusos de uso geral, bombas, compressores e caixas de engrenagens. Sua popularidade decorre do equilíbrio entre capacidade de carga e capacidade de velocidade. Não entanto, dentro da família 7308, existem diversas variações que afetam significativamente o desempenho de alta velocidade.

Principais variações na família 7308

Ao adquirir aplicações de alta velocidade, o design e o material da gaiola são essenciais. As gaiolas de poliamida (nylon) são leves e oferecem excelentes características de alta velocidade. O rolamento 7308 BEP representa uma variante comum com gaiola de poliamida e ângulo de contato de 40°. Embora o ângulo de 40° proporcione maior rigidez axial, ele gera mais calor do que um ângulo de 25°. Para aplicações genuinamente de alta velocidade, alguns engenheiros preferem o tipo AC com gaiola de latão ou ESPIAR.

A tabela abaixo resume as principais variantes relevantes para a seleção de alta velocidade.

Para aplicações onde a limitação de velocidade é a principal restrição, um rolamento 7308 com um ângulo de contato de 25° e uma gaiola leve pode ser superior aos tipos mais comuns de 40°, mesmo que a capacidade de carga axial seja um pouco reduzida.

Seleção com base na folga interna e na pré-carga

A operação em alta velocidade requer um controle cuidadoso da folga interna. Em velocidades elevadas, a força centrífuga empurra as esferas para fora e o anel interno se expande enquanto o anel externo permanece mais frio. Isto pode causar uma redução na folga radial interna e pode causar interferência ou pré-carga excessiva. Portanto, um rolamento destinado a altas velocidades deve começar com uma folga interna maior que o normal, normalmente classe C3 ou mesmo C4.

Para rolamentos de esferas de contato angular utilizados em pares ou conjuntos, a pré-carga é um fator decisivo. A pré-carga leve é ​​quase sempre especificada para fusos de alta velocidade, enquanto a pré-carga pesada é reservada para aplicações de baixa velocidade e alta rigidez. Os fabricantes fornecem classes de pré-carga (por exemplo, leve, média, pesada) que influenciam diretamente a velocidade rotacional máxima alcançável.

Ao avaliar um rolamento 7308 para um fuso de 10.000 rpm, uma pré-carga leve com folga C3 é um ponto de partida típico. Por outro lado, um rolamento 7308 BEP encomendado com pré-carga média pode superaquecer acima de 8.000 rpm, a menos que medidas especiais de resfriamento sejam aplicadas.

Materiais da gaiola e seu papel na velocidade

A gaiola separa e guia os corpos rolantes. Em altas velocidades, a massa da gaiola e o atrito tornam-se dominantes. Os materiais leves reduzem a carga centrífuga nos braços da gaiola. Abaixo está uma comparação de materiais de gaiola comuns para rolamentos de esferas de contato angular.

Para a maioria das aplicações de alta velocidade abaixo de 120°C de temperatura operacional, uma gaiola de poliamida oferece a melhor relação velocidade/custo. Isso explica a popularidade do rolamento 7308 BEP em equipamentos rotativos de alta velocidade para uso geral.

Estratégia de lubrificação para rolamentos de esferas de contato angular de alta velocidade

A lubrificação é sem dúvida o fator mais importante que influencia a vida útil dos rolamentos de alta velocidade. Dois métodos principais são usados: lubrificação óleo-ar (névoa de óleo ou jato de óleo) e lubrificação com graxa. Cada um tem limites de velocidade diferentes.

• Lubrificação com graxa é mais simples e limpo, mas a viscosidade do óleo base e o tipo de espessante limitam a velocidade. São necessárias graxas de alta velocidade com óleos sintéticos (PAO ou éster) e óleos básicos de baixa viscosidade. Para um rolamento 7308, a lubrificação com graxa normalmente suporta velocidades de até 60–70% do limite lubrificado com óleo.
• Lubrificação óleo-ar fornece as velocidades mais altas. Uma quantidade precisa de óleo é injetada em uma corrente de ar, resfriando o rolamento durante a lubrificação. Este método é obrigatório para fusos de velocidade ultra-alta superiores a 20.000 rpm na classe de furo de 40 mm.

Ao selecionar um rolamento 7308 para uma aplicação contínua de alta velocidade, confirme o parâmetro de velocidade do lubrificante (valor n*dm). O valor dm (diâmetro primitivo em mm × velocidade de rotação em rpm) para um rolamento 7308 é de aproximadamente 65 mm × rpm. Para valores dm acima de 500.000, a graxa torna-se marginal e é recomendado óleo-ar.

Aulas de precisão: quando são necessárias?

Aplicações de alta velocidade exigem boa precisão de funcionamento para evitar vibrações e desequilíbrios. As classes de precisão seguem padrões como ISO P6, P5 e P4 (ou ABEC 3, 5, 7). Um rolamento 7308 padrão geralmente é P0 (normal), adequado para velocidades industriais gerais de até rpm moderadas. Para fusos de alta velocidade, P5 ou mesmo P4 é frequentemente especificado.

A tabela abaixo corresponde à classe de precisão com aplicações típicas de alta velocidade.

Para a maioria dos usuários que consideram um rolamento 7308 BEP em um ambiente de alta velocidade, P5 é o grau de precisão mínimo recomendado para evitar desgaste induzido por vibração.

Erros comuns de seleção a serem evitados

Mesmo engenheiros experientes às vezes selecionam incorretamente altas velocidades. Os erros mais frequentes incluem:

• Escolher um ângulo de contato de 40° quando 25° seria suficiente. Embora 40° ofereça maior rigidez axial, gera mais calor. Para aplicações dominadas pela velocidade, um rolamento de esferas de contato angular de 25° costuma ser superior.
• Ignorando o limite de velocidade do lubrificante. Um rolamento de alta qualidade com graxa inadequada irá falhar rapidamente. Sempre verifique a classificação do fator de velocidade da graxa (n*dm).
• Pré-carregamento excessivo. Muita pré-carga aumenta o atrito e o calor. Em altas velocidades, a pré-carga leve quase sempre está correta.
• Selecionando um rolamento fechado (selado) para alta velocidade. As vedações adicionam fricção e calor. Para velocidades acima de aproximadamente 8.000 rpm em um rolamento 7308, são necessários projetos abertos com lubrificação a óleo.
• Utilização de gaiolas de aço sem fluxo de óleo adequado. As gaiolas de aço requerem mais lubrificante para controlar o atrito de deslizamento; Gaiolas de poliamida ou PEEK são inerentemente mais capazes de velocidade.

Etapas práticas para especificação

Ao especificar um rolamento de esferas de contato angular para um conjunto giratório de alta velocidade, siga esta sequência:

Determine a velocidade necessária em rpm e o tamanho do furo. Para um rolamento 7308, confirme se o diâmetro do eixo é 40 mm.

Calcule o valor n*dm. Se exceder 400.000, planeje a lubrificação com óleo.

Escolha o ângulo de contato. Use 25° para prioridade de velocidade, 40° para prioridade de carga axial.

Selecione o material da gaiola. Poliamida para alta velocidade geral, PEEK para condições extremas.

Especifique a folga interna – mínimo C3.

Escolha a pré-carga: leve para alta velocidade, média para velocidade moderada com boa rigidez.

Decida a classe de precisão: P5 para a maioria dos fusos de alta velocidade, P4 para ultraprecisão.

Confirme o método de lubrificação e o tipo de lubrificante com os dados do fabricante.

Para um rolamento 7308 BEP aplicado em um fuso de uso geral de até 9.000 rpm, a lubrificação com graxa sintética de alta velocidade, pré-carga leve e precisão P5 formaria uma especificação balanceada.

Perguntas frequentes (FAQ)

Q1: Um rolamento 7308 padrão pode ser usado em alta velocidade?
Um rolamento 7308 padrão com gaiola de aço, folga normal e lubrificação com graxa é limitado a velocidades moderadas (normalmente abaixo de 5.000 rpm). Para uso em alta velocidade, é necessária uma versão com gaiola de poliamida, folga C3 e lubrificante adequado.

Q2: Qual é a diferença entre um rolamento 7308 e um rolamento 7308 BEP?
O rolamento 7308 geralmente se refere ao projeto básico com gaiola e folga não especificadas. O rolamento 7308 BEP indica especificamente um ângulo de contato de 40° com uma gaiola de poliamida reforçada com fibra de vidro, que oferece menor massa centrífuga e maior capacidade de velocidade do que as versões com gaiola de aço.

Q3: Qual lubrificante é melhor para rolamentos de esferas de contato angular de alta velocidade?
Para velocidades abaixo de n*dm 500.000, uma graxa sintética com óleo base de baixa viscosidade (por exemplo, PAO 32 ou 46) é adequada. Acima deste limite, é necessária uma lubrificação óleo-ar com um óleo muito leve (ISO VG 10–22).

Q4: Como posso saber se preciso da precisão P5 para meu rolamento 7308?
Se a sua aplicação funciona acima de 8.000 rpm e requer baixa vibração (por exemplo, fuso CNC, fuso de retificação), especifique P5. Para bombas ou ventiladores com velocidades semelhantes, P0 ou P6 podem ser aceitáveis.

Q5: Posso substituir um rolamento 7308 AC por um rolamento 7308 BEP?
Somente se a direção e a magnitude da carga axial forem compatíveis. O tipo AC possui ângulo de contato de 25°, enquanto o BEP possui 40°. A substituição requer a verificação se o sistema pode tolerar a maior geração de calor do projeto de 40° e se a alteração da rigidez axial é aceitável.

Conclusão

A seleção do rolamento de esferas de contato angular correto para aplicações de alta velocidade requer balanceamento do ângulo de contato, material da gaiola, folga interna, pré-carga, lubrificação e grau de precisão. A família de rolamentos 7308 oferece uma plataforma versátil, com o rolamento 7308 BEP fornecendo uma solução robusta para fusos de uso geral e velocidade moderada. Para uma verdadeira operação em alta velocidade, priorize um ângulo de contato de 25°, gaiolas leves de poliamida ou PEEK, pré-carga leve e lubrificação com óleo onde n*dm excede 500.000. Seguindo a abordagem estruturada descrita acima, os engenheiros podem alcançar longa vida útil e desempenho estável mesmo sob velocidades rotacionais exigentes.
