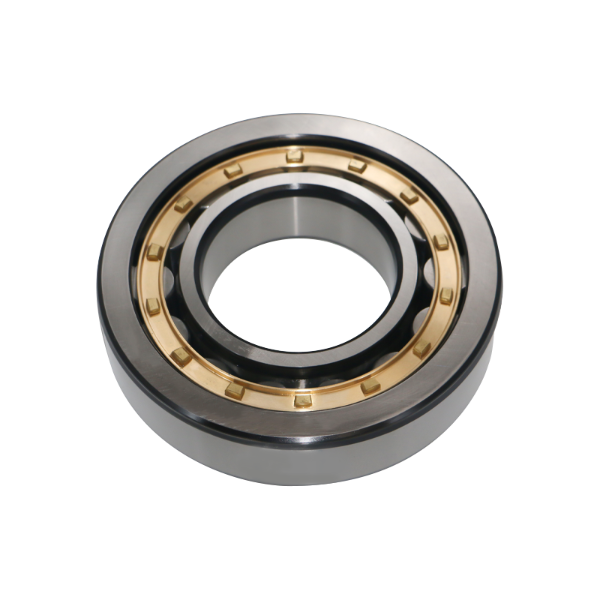

Por que o rolamento de rolos cilíndricos NU 309 é excelente em projetos de motores e caixas de engrenagens?

Principal vantagem: o rolamento NU 309 se destaca como rolamento flutuante

Para projetos de motores e caixas de engrenagens onde a expansão térmica do eixo é uma preocupação crítica, o Rolamento NU 309 fornece a solução mais confiável. Seu design exclusivo – um anel interno sem flanges – permite que o eixo se expanda ou contraia livremente em ambas as direções axiais sem induzir cargas internas prejudiciais. Essa capacidade torna o rolamento de rolos cilíndricos NU 309 a escolha preferida para a posição flutuante/não fixa em sistemas de acionamento de alta velocidade e alta potência, evitando diretamente a falha prematura do rolamento devido à tensão térmica axial.

Os engenheiros selecionam o rolamento NU 309 não apenas por sua alta capacidade de carga radial, mas por sua funcionalidade específica e indispensável. Ele resolve um problema mecânico fundamental, garantindo estabilidade operacional e longa vida útil em aplicações que vão desde caixas de engrenagens industriais até grandes motores elétricos.

Anatomia do projeto: por que não há flanges no anel interno?

A característica definidora de um rolamento estilo NU é o anel interno completamente livre de flanges integrados. Ambos os flanges estão localizados no anel externo, guiando o conjunto de rolos e gaiola. Este projeto deliberado oferece duas vantagens críticas de engenharia:

1. Movimento Axial Irrestrito
O eixo, juntamente com o anel interno, pode deslizar axialmente dentro do rolamento. Isso acomoda a expansão ou contração térmica do eixo – uma ocorrência comum em motores e caixas de engrenagens durante os ciclos de partida e desligamento – sem gerar forças axiais prejudiciais que, de outra forma, sobrecarregariam o rolamento.

2. Suporte de carga radial puro
Como um rolamento flutuante puro, o rolamento de rolos cilíndricos NU 309 foi projetado para suportar apenas cargas radiais pesadas. Não se destina intencionalmente a nenhuma carga axial. Essa definição clara do caminho de carga permite que os engenheiros atribuam o gerenciamento de carga axial a um rolamento de localização dedicado (por exemplo, um rolamento rígido de esferas ou um rolamento de projeto NUP) na outra extremidade do eixo, otimizando o projeto total do sistema.

Em termos práticos, isso significa que quando você especifica um rolamento NU 309, você está selecionando um componente com uma finalidade única e bem definida: lidar com forças radiais enquanto acomoda o crescimento linear do eixo.

Métricas de desempenho: classificações de carga e capacidades de velocidade

As dimensões do rolamento NU 309 são padronizadas em furo de 45 mm (d) x diâmetro externo de 100 mm (D) x largura de 25 mm (B). Dentro deste envelope compacto, o rolamento oferece capacidade de carga radial significativa devido ao contato linear entre os rolos e as pistas. Para um projeto de rolamento ECP padrão NU 309, os principais indicadores de desempenho são:

• Classificação básica de carga dinâmica (C): ~100,8kN
• Classificação básica de carga estática (C0): ~90kN
• Velocidade limite para lubrificação com graxa/óleo: ~6.000 - 7.500 r/min (dependendo do sufixo do projeto, como ECJ, ECP ou ECM e do método de lubrificação)

Esses valores confirmam que a classificação de carga do rolamento NU 309 é excepcionalmente alta para seu tamanho, tornando-o adequado para aplicações com cargas radiais pesadas, como eixos de alta velocidade de caixas de engrenagens industriais ou motores de acionamento principal.

Comparação crítica: NU 309 vs. NJ 309 vs.

Compreender as sutis diferenças de projeto entre os tipos de rolamentos cilíndricos de uma carreira é essencial para uma aplicação correta. Use a tabela abaixo para diferenciar NU 309 de suas variantes mais próximas:

Ao realizar uma análise NU 309 versus NJ 309, o principal fator de decisão é se sua aplicação exige que o rolamento acomode o movimento axial do eixo (escolha NU) ou também suporte alguma carga axial (escolha NJ). A troca de rolamentos NU 309 ou a pesquisa equivalente SKF NU 309 geralmente se concentra nessas especificações funcionais.

Engenharia de Aplicação: Casos de Uso Práticos

O NU 309 para aplicações em caixas de engrenagens é excepcionalmente comum, especificamente no eixo de entrada de alta velocidade. Aqui, o eixo aquece rapidamente devido à alta velocidade de rotação, criando uma expansão térmica significativa. O NU 309 atua como um rolamento de lado livre ou flutuante, permitindo que essa expansão ocorra sem causar pré-carga axial que poderia levar a superaquecimento e emperramento. Da mesma forma, a configuração do motor elétrico com rolamento flutuante é uma prática padrão para motores acima de um determinado tamanho de carcaça, protegendo os rolamentos da extremidade acionada e não acionada contra falhas induzidas termicamente.

Outro exemplo prático é o NU 309 para aplicações em compressores. Em compressores de parafuso rotativo ou centrífugos, o eixo do rotor se expande consideravelmente à medida que a máquina atinge a temperatura operacional. Um NU 309 no lado sem impulso do rotor fornece a liberdade axial necessária, garantindo que as folgas internas críticas entre os rotores sejam mantidas para uma eficiência ideal.

Orientação de Seleção: Sufixos e Liberação Interna

Ao especificar um rolamento NU 309, os códigos de sufixo definem detalhes cruciais do projeto que afetam o desempenho. Por exemplo:

• PCE: Gaiola PA66 reforçada com fibra de vidro, centrada nos rolos. Oferece boa resistência e capacidade de alta velocidade.
• ECM: Gaiola em latão usinado, guiada por rolos. Adequado para temperaturas mais altas e condições exigentes.
• TJCE: Gaiola em aço estampado, guiada por rolos. Uma opção robusta e econômica.

Igualmente importante é selecionar a folga adequada do rolamento NU 309. Para aplicações com um alto gradiente de temperatura entre os anéis interno e externo, muitas vezes é necessária uma folga interna radial C3 (maior que o normal). A especificação de um rolamento NU 309 ECP/C3 garante que, mesmo sob condições térmicas severas, o rolamento não entre em folga negativa, o que reduziria drasticamente sua vida útil.

Para engenheiros com equipamentos legados, é vital conhecer um rolamento NU 309 equivalente ou opções exatas de substituição de rolamento NU 309. Sempre combine as dimensões, classificações de carga, sufixo de projeto (ECP, ECM, etc.) e grau de folga interna (por exemplo, C3) para garantir uma substituição direta e confiável. Compreender corretamente a faixa de temperatura operacional do rolamento NU 309 e os requisitos de lubrificação também é fundamental para atingir a vida útil L10 calculada.
