Como o rolamento da extremidade da haste TAMANHO12 supera as alternativas em ambientes de alta carga e alta temperatura?
Emtrodução: O Desafio de Engenharia das Conexões Articuladas
No mundo das ligações mecânicas, o humilde rolamento da extremidade da haste – muitas vezes chamado de rolamento autocompensador de deslizamento – é o herói anônimo que permite o movimento controlado enquanto acomoda o desalinhamento. No entanto, nem todos os terminais de rótula são criados iguais. Quando uma aplicação exige capacidade de carga, estabilidade térmica e confiabilidade excepcionais, a escolha de um modelo específico torna-se crítica. O Rolamento TAMANHO12 é uma opção de destaque na categoria de terminais de rótula da série em polegadas. Este guia fornece uma análise técnica profunda sobre por que este modelo específico, com suas superfícies de contato deslizantes de aço sobre aço e construção robusta em aço carbono, é a escolha preferida para engenheiros que enfrentam condições operacionais extremas em setores como máquinas de construção, embalagens e automação industrial.

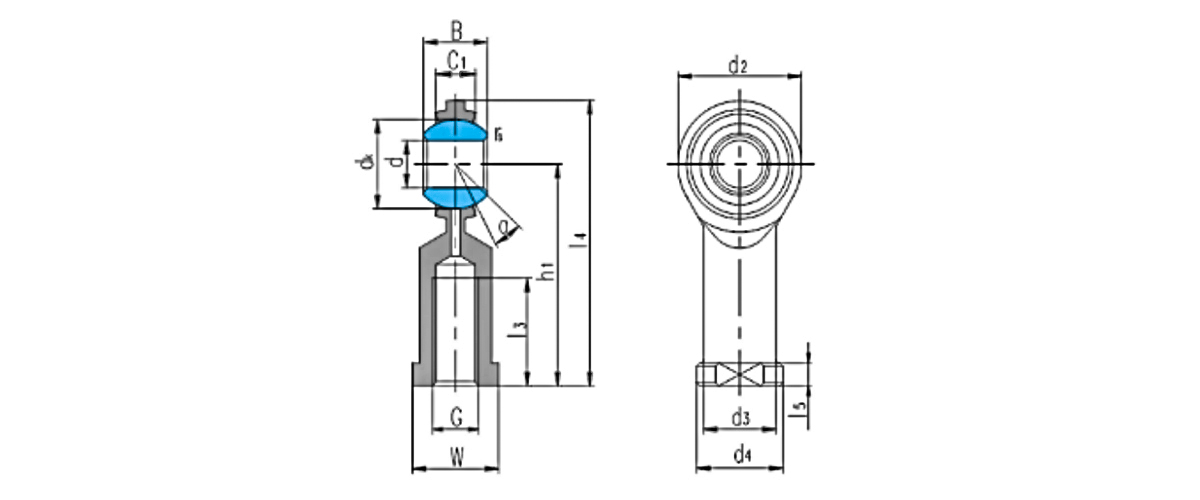

Definindo o SIZJ12: Especificações e Dimensões Principais

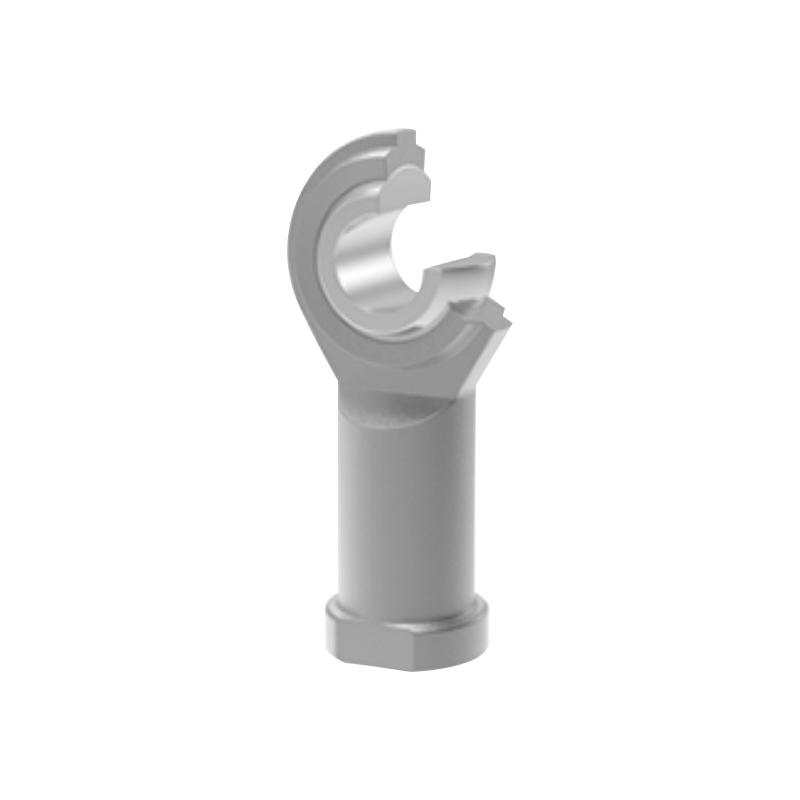

Antes de explorar suas vantagens de desempenho, é essencial compreender os parâmetros físicos e mecânicos que definem este rolamento. O SIZJ12 é um terminal de rótula com rosca fêmea, o que o distingue das variantes com rosca macho e determina como ele se integra a um conjunto. Possui rosca 1/2-20 UNF, tornando-o compatível com fixadores imperiais padrão. O projeto aço sobre aço, onde tanto a esfera quanto a pista são feitas de aço carbono endurecido, oferece uma combinação única de alta capacidade de carga e resistência ao desgaste. Abaixo está uma análise detalhada de suas dimensões e classificações críticas.
| Parâmetro | Valor (polegada/mm) | Classe de tolerância |
| Diâmetro do furo (d) | 0,5000 pol. (12,700 mm) | ISO 286 H7 |
| Diâmetro Externo (D) | 30,163 mm (1,1875 pol.) | ISO 286 h6 |
| Largura do Anel Interno (B) | 0,6250 pol. (15,875 mm) | - |
| Largura do Anel Externo (C) | 0,4375 pol. (11,113 mm) | - |
| Tópico (feminino) | 1/2-20 UNF | UNF 2B |
A classificação de carga dinâmica de 28kN estabelece um padrão elevado para esta classe de tamanho, e a classificação de carga estática é igualmente impressionante. Estes dados confirmam que o SIZJ12 não é apenas um componente passivo, mas um elemento estrutural capaz de suportar forças significativas em sistemas exigentes de controle de movimento.
Classificações de carga e robustez mecânica: a referência de 28 kN
O Classificação de carga SIZJ12 28 kN não é um número arbitrário; é o resultado de cálculos meticulosos de engenharia que levam em conta a geometria do rolamento, as propriedades do material e o tratamento térmico. Esta classificação de carga dinâmica (C) indica a carga sob a qual o rolamento pode atingir uma vida útil mínima de 100.000 ciclos de oscilação em condições ideais. Para aplicações que envolvem carregamento cíclico – como braços robóticos em automação ou juntas articuladas de máquinas de construção – a capacidade de sustentar cargas dinâmicas de 28 kN significa que o rolamento pode funcionar de forma confiável em tarefas como levantar, empurrar ou inclinar componentes pesados.
Capacidade de carga estática e margens de segurança
A classificação de carga estática (C0) do SIZJ12 é notavelmente mais alta, muitas vezes excedendo 35 kN, o que fornece uma margem de segurança generosa para cargas de choque que ocorrem frequentemente em máquinas pesadas. Para um rolamento típico de terminal de rótula usado em rolamento de extremidade de haste para máquinas de construção Neste cenário – por exemplo, a articulação de direção de uma carregadeira de rodas – os picos de carga instantâneos podem ultrapassar a carga operacional média por um fator de 2 ou 3. A capacidade do SIZJ12 de absorver tais picos sem deformação permanente garante a integridade de todo o sistema de articulação. Abaixo está uma representação comparativa das capacidades de carga.
O SIZJ12 pertence à família de rolamento de extremidade de haste fêmea componentes, caracterizados por uma rosca interna que aceita um pino ou haste macho. A rosca 1/2-20 UNF específica é uma rosca Unified Fine com 20 roscas por polegada. Este passo fino oferece diversas vantagens mecânicas em relação às roscas grossas: melhor resolução de ajuste, maior área de tensão de tração e resistência superior ao afrouxamento sob vibração. Para sistemas de automação onde ajustes precisos do comprimento da haste são críticos, ou para equipamentos de embalagem que sofrem vibração cíclica contínua, a rosca fina garante que o ajuste permaneça estável ao longo do tempo.
Ao selecionar entre terminais de rótula fêmea e macho, a escolha geralmente depende da arquitetura de montagem. Terminais de haste fêmea como o SIZJ12 são normalmente usados quando o ponto de fixação requer uma manilha ou um suporte com furo passante, proporcionando uma conexão limpa e compacta. O Rolamento SIZJ12 também está disponível em uma variante com rosca esquerda, designada como SILZJ12, para aplicações que exigem ajustes do esticador. A decisão entre SIZJ12 vs SILZJ12 rosca esquerda é ditado pela necessidade de aperto no sentido horário ou anti-horário durante a montagem ou manutenção.
Força e engajamento do fio
Com rosca 1/2-20 UNF, o SIZJ12 proporciona um alto grau de resistência de engate da rosca, o que é essencial quando o rolamento é usado como elemento de suporte de carga em tensão. A área de tensão de tração de uma rosca 1/2-20 UNF é de aproximadamente 0,1599 sq.in, o que se traduz em uma capacidade de carga de prova superior a 30 kN para pinos de aço padrão, correspondendo efetivamente à classificação de carga estática do rolamento. Esse equilíbrio garante que o fio não se torne o elo mais fraco da ligação.
Uma das perguntas mais frequentes sobre o SIZJ12 diz respeito ao seu comportamento em ambientes térmicos elevados. Padrão rolamento de extremidade de haste para aplicações de alta temperatura deve enfrentar a expansão térmica, a degradação do lubrificante e possíveis alterações na dureza do material. O SIZJ12, com sua construção toda em aço, lida excepcionalmente bem com esses desafios. O coeficiente de expansão térmica para aço carbono endurecido é de aproximadamente 11–13 µm/m·°C, o que significa que em um diferencial de temperatura de 150°C, a mudança dimensional em um diâmetro externo de 30 mm é inferior a 0,06 mm – bem dentro das tolerâncias de folga típicas.
Estratégia de Lubrificação para Calor Extremo
Embora o par deslizante aço-aço possa operar sem lubrificação por curtos períodos, o desempenho ideal em ambientes de alta temperatura requer um regime de lubrificação cuidadoso. Graxas para altas temperaturas à base de poliureia ou óleos sintéticos espessados com PTFE mantêm sua viscosidade até 180°C e podem ser aplicadas através do acessório de lubrificação fornecido. Para aplicações superiores a 200°C, são recomendados lubrificantes sólidos como dissulfeto de molibdênio (MoS2) ou grafite. Essa adaptabilidade torna o SIZJ12 uma escolha versátil para fornos, carros de forno e ligações de compartimentos de motores onde as temperaturas flutuam drasticamente.
Principais dados de desempenho térmico: O SIZJ12 foi validado em operação contínua em temperaturas ambientes de 180 °C com graxa apropriada para altas temperaturas, mostrando menos de 5% de aumento na folga radial após 5.000 ciclos de oscilação, demonstrando excelente estabilidade térmica e resistência ao desgaste.
A versatilidade do Rolamento SIZJ12 torna-o um produto básico em vários setores industriais. Cada aplicativo aproveita diferentes aspectos de seu portfólio de desempenho.
Máquinas de construção e equipamentos pesados
No reino de rolamento de extremidade de haste para máquinas de construção , o SIZJ12 é frequentemente especificado para articulações de direção, barras estabilizadoras e suportes de cilindro. As principais exigências aqui são a alta resistência ao impacto e a capacidade de resistir à contaminação por poeira e detritos. O design aço-aço é tolerante à entrada de partículas até certo ponto, e as superfícies endurecidas resistem à abrasão causada pela areia e pelo pó de cimento. Uma escavadeira típica utiliza dezenas de rolamentos de extremidade de rótula em suas ligações hidráulicas e mecânicas, tornando a confiabilidade uma prioridade máxima para os operadores de frota.
Automação e Sistemas Robóticos
In rolamento de extremidade de haste de automação aplicações, a precisão e a repetibilidade são fundamentais. Braços robóticos, unidades pick-and-place e veículos guiados automaticamente (AGVs) utilizam terminais de haste para conectar atuadores às juntas. A alta precisão do furo SIZJ12 e do diâmetro externo (tolerâncias ISO H7/h6) garante folga mínima, o que se traduz em posicionamento preciso. Por exemplo, em um link servo-acionado de uma linha de embalagem, o torque de fricção consistente do rolamento permite que o servo motor opere dentro de seus parâmetros de controle de malha fechada sem picos de torque inesperados.
Máquinas para indústria de embalagens
O rolamento para indústria de embalagens frequentemente enfrenta altas taxas cíclicas e procedimentos de lavagem intermitentes. Embora o SIZJ12 não seja resistente à corrosão por padrão (sendo aço carbono), muitos engenheiros de embalagens o especificam em áreas protegidas da umidade direta ou aplicam um revestimento resistente à corrosão. Sua capacidade de lidar com oscilações de alta velocidade em mandíbulas de vedação de filme ou mecanismos de dobramento de caixas de papelão o torna uma escolha popular, especialmente quando combinado com sistemas de lubrificação automatizados que garantem desempenho consistente ao longo de milhões de ciclos.
Escolhendo o certo Rolamento SIZJ12 envolve mais do que simplesmente combinar dimensões. Os engenheiros devem avaliar uma combinação de carga, velocidade, temperatura e fatores ambientais. A lista de verificação a seguir descreve os parâmetros críticos a serem considerados.
- Perfil de carga: Determine a carga dinâmica equivalente (P) com base nas forças radiais e axiais reais. Para cargas combinadas, use a relação P = X·Fr Y·Fa, onde X e Y são fatores fornecidos no catálogo de rolamentos. Certifique-se de que P seja inferior à classificação de carga dinâmica de 28 kN para a vida útil desejada.
- Frequência de oscilação: Para aplicações de alta frequência, considere o calor de fricção gerado. Os rolamentos de aço sobre aço podem suportar velocidades de deslizamento de até 2 m/s com lubrificação adequada. Em frequências mais altas, considere lubrificação ou resfriamento forçado.
- Envelope de temperatura: Para operação contínua acima de 120°C, selecione uma graxa para alta temperatura e confirme se os materiais da carcaça possuem coeficientes de expansão térmica compatíveis para evitar perda de pré-carga.
- Vedação ambiental: Em ambientes empoeirados ou úmidos, considere adicionar botas de proteção ou especificar o rolamento com um revestimento resistente à corrosão. O SIZJ12 em si não inclui vedações, portanto, pode ser necessária vedação externa.
- Requisitos de desalinhamento: O SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.
Verificação por meio de cálculo
Para ilustrar o processo de seleção, considere uma ligação de equipamento de construção com carga radial de pico de 22 kN e componente de carga axial de 6 kN. Usando os fatores de carga para uma rótula esférica (X=1, Y=2,5 para aço sobre aço), a carga dinâmica equivalente P = 1·22 2,5·6 = 37 kN. Isto excede a classificação dinâmica de 28 kN, indicando que seria necessário um rolamento maior ou uma redução na carga axial. Isto demonstra a importância da análise precisa da carga na prevenção de falhas prematuras.
Análise comparativa: SIZJ12 vs. outras extremidades de haste da série em polegadas
Embora o SIZJ12 seja um rolamento de alto desempenho, é útil entender como ele se compara a outros terminais de rótula comuns da série em polegadas, especialmente em termos de capacidade de carga e tamanho da rosca. A tabela abaixo fornece uma visão comparativa dentro da mesma família.
Esta comparação destaca que o SIZJ12 ocupa uma posição intermediária equilibrada na família da série em polegadas, oferecendo uma classificação de carga dinâmica de 28 kN que é substancialmente maior que o SIZJ10 menor, ao mesmo tempo que é mais compacto que o SIZJ14. Isto o torna uma escolha ideal para aplicações onde as restrições de espaço impedem o uso de um rolamento maior, mas os requisitos de carga excedem as capacidades de alternativas menores.
Otimização da manutenção e da vida útil
Para extrair a vida útil máxima do SIZJ12, é essencial uma estratégia de manutenção proativa. O design de aço sobre aço, embora robusto, beneficia de relubrificação e inspeção regulares.
Intervalos de lubrificação
Para aplicações industriais típicas que operam sob cargas e velocidades moderadas, recomenda-se a relubrificação a cada 100 a 200 horas de operação. Em máquinas de construção pesada sujeitas a cargas de alto impacto e detritos, esse intervalo pode ser reduzido para 40–50 horas. O rolamento inclui uma graxeira para fácil relubrificação, e o uso de uma graxa EP (pressão extrema) de alta qualidade com viscosidade de óleo base ISO VG 150–220 é recomendado para a maioria das aplicações.
Monitoramento de desgaste
O monitoramento da folga radial é o método mais eficaz de avaliar a condição de uma rótula autocompensadora de aço com aço. À medida que o rolamento se desgasta, a folga aumenta gradualmente. Quando a folga radial exceder 0,15 mm (que é aproximadamente 2 a 3 vezes a folga inicial de 0,05 a 0,08 mm), o rolamento deverá ser substituído para evitar perda de precisão e aumento de cargas de impacto em componentes adjacentes. Essa progressão mensurável do desgaste permite a manutenção planejada, reduzindo o tempo de inatividade não planejado.
Perguntas frequentes (FAQ)
Q1: O que significa a designação "SIZJ12" em termos de tipo e tamanho de rolamento?
O "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.
Q2: O SIZJ12 pode ser usado em ambientes subaquáticos ou altamente corrosivos?
Não, o SIZJ12 padrão é feito de aço carbono e não é resistente à corrosão. Para ambientes marítimos ou químicos, devem ser especificadas variantes em aço inoxidável ou com revestimento anticorrosivo. Alternativamente, uma vedação externa ou uma capa protetora podem ser usadas para proteger o rolamento da umidade, mas a solução preferida é selecionar desde o início um rolamento com um material resistente à corrosão.
Q3: Qual é a diferença entre SIZJ12 e SILZJ12?
O primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.
P4: Como o SIZJ12 lida com cargas de choque comuns em máquinas de construção?
O SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.
Q5: O SIZJ12 é adequado para aplicações rotacionais de alta velocidade?
Não, os rolamentos de extremidade de rótula são projetados principalmente para movimentos de oscilação ou inclinação, e não para rotação contínua. A velocidade de deslizamento em uma rótula esférica geralmente deve ser mantida abaixo de 2 m/s. Para aplicações rotacionais de alta velocidade, um rolamento de elemento rolante convencional seria mais apropriado.
Q6: Qual lubrificação é recomendada para o SIZJ12 em altas temperaturas?
Para temperaturas de até 120°C, uma graxa EP padrão à base de lítio é aceitável. Para temperaturas entre 120°C e 200°C, recomenda-se uma graxa sintética com espessante de poliureia ou PTFE e óleo base de alta viscosidade. Acima de 200°C, lubrificantes sólidos como MoS2 ou grafite devem ser aplicados diretamente nas superfícies deslizantes.
