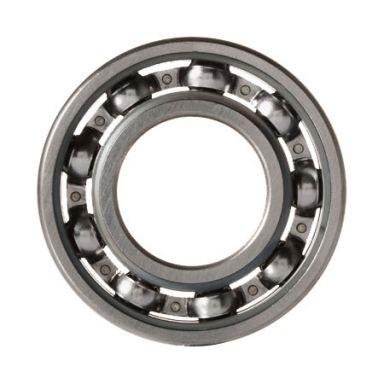

A Rolamento 6224 representa um componente fundamental na maquinaria industrial moderna. Os rolamentos rígidos de esferas de uma carreira estão entre os tipos de rolamentos mais versáteis e amplamente utilizados nos setores de manufatura, automotivo e de energia. Esses rolamentos suportam cargas radiais e cargas axiais moderadas por meio de um projeto simples, porém eficaz, com esferas de aço alojadas em anéis ranhurados.
O projeto de sulco profundo cria um caminho de carga contínuo ao redor do rolamento, distribuindo a tensão uniformemente por todos os elementos rolantes. Esta arquitetura permite uma rotação suave sob condições exigentes, mantendo ao mesmo tempo uma alta confiabilidade operacional. O Rolamento rígido de esferas de uma carreira 6224 a designação segue os padrões internacionais ISO, indicando características dimensionais e de desempenho específicas nas quais os engenheiros podem confiar nas cadeias de fornecimento globais.
Os rolamentos rígidos de esferas incorporam vários elementos de projeto críticos que contribuem para sua ampla adoção em ambientes industriais.
A fabricação precisa desses componentes garante vibração e ruído mínimos durante a operação. A qualidade do acabamento superficial nas ranhuras da pista influencia diretamente a vida útil do rolamento e a suavidade operacional. As modernas técnicas de produção mantêm tolerâncias dentro de micrômetros, permitindo que os rolamentos atinjam velocidades de rotação superiores a 10.000 RPM em muitas aplicações.
Ao contrário de outros tipos de rolamentos, os rolamentos profundos são excelentes no gerenciamento de cenários de carga combinada. A geometria permite que as esferas transportem cargas radiais perpendiculares ao eixo e cargas axiais modestas paralelas à direção do eixo. Essa característica de capacidade dupla elimina a necessidade de vários tipos de rolamentos em muitas aplicações, reduzindo a complexidade do projeto e o custo do sistema.
A compreensão das especificações dimensionais e de desempenho ajuda os engenheiros a selecionar rolamentos apropriados para aplicações específicas.
| Parâmetro | Valor | Unidade |
|---|---|---|
| Diâmetro do furo (d) | 120 | milímetros |
| Diâmetro Externo (D) | 215 | milímetros |
| Largura (B) | 40 | milímetros |
| Raio Mínimo do Filete (r) | 2.1 | milímetros |
| Peso | 5.27 | kg |
| Tipo de furo | Furo Cilíndrico | - |
| Elemento Rolante | Esfera de aço, fileira única | - |
| Métrica de desempenho | Avaliação |
|---|---|
| Classificação de carga dinâmica básica (Cr) | 146kN |
| Classificação básica de carga estática (Cor) | 118 kN |
| Limite de velocidade de lubrificação com óleo | 6300 rpm |
| Limite de velocidade de lubrificação com graxa | 4000 rpm |
| Faixa de temperatura operacional | -30 a 120 graus Celsius |
| Classificação de tolerância | Padrão C0, atualizável para C3/C4 |
O rolamento 6224 vem em diversas configurações para se adequar a diferentes ambientes operacionais:
Os rolamentos profundos proporcionam desempenho excepcional em diversas dimensões operacionais. Sua geometria simples permite menor atrito em comparação com projetos de rolamentos complexos, traduzindo-se em consumo reduzido de energia em sistemas industriais. O ângulo de contato de zero grau entre as esferas e as pistas permite que esses rolamentos lidem com cargas de choque de maneira eficaz, absorvendo picos de força repentinos sem falhas prematuras.
A estabilidade térmica representa outra vantagem significativa. Os materiais de construção em aço mantêm propriedades mecânicas consistentes em toda a faixa de temperatura especificada, garantindo desempenho previsível em aplicações criogênicas e de temperatura elevada. O caminho de carga distribuído evita concentrações de tensão localizadas que poderiam iniciar falhas por fadiga.
Os engenheiros apreciam a padronização incorporada no projeto de rolamentos profundos. O dimensionamento universal do eixo e as interfaces de montagem padronizadas simplificam o desenvolvimento do equipamento. Essa versatilidade permite rolamento rígido de esferas para motor elétrico aplicações em diversos setores sem exigir adaptações personalizadas. O design do furo cilíndrico acomoda tanto eixos sólidos quanto buchas cônicas através de acessórios de montagem apropriados.
Os rolamentos profundos servem como componentes fundamentais em máquinas industriais que abrangem vários setores. Sua adaptabilidade a diversas condições de carga e faixas de velocidade os torna adequados para uma ampla gama de aplicações.
Motores Elétricos e Equipamentos Rotativos: Central para o projeto do motor, esses rolamentos suportam a rotação do eixo em motores de potência fracionada através de grandes motores industriais que excedem 1.000 cavalos de potência. As variantes seladas fornecem proteção em ambientes com exposição a poeira, umidade ou produtos químicos.
Equipamento de manuseio de materiais: Sistemas de transporte, talhas e mecanismos de elevação dependem de rolamentos profundos para suporte confiável de carga. A capacidade de carga radial acomoda operações pesadas de transferência de materiais em instalações de mineração, construção e fabricação.
Compressores e Bombas: Os projetos de compressores alternativos e rotativos incorporam esses rolamentos para manter o posicionamento preciso do eixo sob variações dinâmicas de pressão. As aplicações de bombas beneficiam-se das variantes de rolamentos vedados que resistem à entrada de água e evitam a corrosão interna.
Máquinas Agrícolas: Equipamentos agrícolas, desde sistemas de manuseio de grãos até máquinas de processamento de colheitas, utilizam rolamentos profundos em sistemas de acionamento primários e componentes auxiliares. A exposição ambiental a poeira, umidade e resíduos orgânicos exige variantes seladas ou protegidas.
Processamento de têxteis e papel: Aplicações de fusos de alta velocidade e equipamentos de manuseio de bandas dependem de rolamentos profundos para desempenho consistente. As variações de temperatura nos ambientes de processamento permanecem dentro da faixa operacional do rolamento.
As condições operacionais determinam o tipo de vedação e o método de lubrificação apropriados. Aplicações de alta velocidade próximas a 6.000 RPM normalmente empregam lubrificação com óleo para minimizar o aquecimento por fricção. As operações de velocidade média na faixa de 2.000 a 4.000 RPM funcionam efetivamente com lubrificação com graxa, exigindo intervenções de manutenção menos frequentes. Cenários de carga pesada e baixa velocidade se beneficiam de rolamentos vedados que retêm a lubrificação e excluem contaminantes ambientais.
As aplicações que excedem as faixas de temperatura ambiente ou que operam em ambientes corrosivos exigem materiais de rolamento além do aço padrão. Os elementos rolantes e pistas de aço inoxidável resistem à oxidação e ao ataque químico, prolongando a vida útil em aplicações marítimas ou de processamento químico.
A seleção adequada de rolamentos garante desempenho ideal do equipamento e longevidade operacional. Os engenheiros devem avaliar vários parâmetros críticos antes de especificar um modelo específico de rolamento.
Análise de carga: Calcule as cargas radiais e axiais esperadas durante a operação normal e durante transientes de inicialização/desligamento. Compare essas cargas calculadas com as classificações de carga básicas do rolamento. Margens de segurança de 1,5 a 2,0 vezes a classificação de carga básica são uma prática padrão para prolongar a vida útil do rolamento.
Requisitos de velocidade: Identifique a faixa de velocidade operacional esperada e a velocidade rotacional máxima. Consulte os limites de velocidade de lubrificação do rolamento para determinar se a lubrificação com óleo ou graxa é mais adequada à aplicação. Aplicações de alta velocidade podem exigir rolamentos com designs de gaiola otimizados para minimizar os efeitos centrífugos nos elementos rolantes.
Fatores Ambientais: Avalie a exposição à contaminação, presença de umidade, temperaturas extremas e exposição a produtos químicos. As variantes de rolamentos vedados protegem contra a entrada de poeira e umidade, mas limitam a reposição de graxa. Os rolamentos abertos permitem o fornecimento contínuo de lubrificação fresca, mas exigem vedação externa eficaz no nível da carcaça da máquina.
Configuração de montagem: Determine se a montagem do eixo ou do alojamento é adequada à geometria da aplicação. Considere os requisitos de tolerância e estabeleça métodos de montagem que suportem adequadamente as cargas radiais e axiais durante a operação.
A lubrificação adequada representa o fator mais importante para prolongar a vida útil do rolamento. Os rolamentos lubrificados com graxa requerem reabastecimento periódico para substituir o lubrificante degradado e manter a película protetora entre os corpos rolantes e as pistas. A lubrificação a óleo permite resfriamento contínuo e extração de contaminação através de sistemas de filtragem, ideal para aplicações de alta velocidade.
A lubrificação excessiva gera calor através da agitação mecânica e deve ser evitada. A falta de lubrificação acelera o desgaste e inicia a gripagem, destruindo o rolamento poucas horas após a operação. As recomendações específicas da aplicação equilibram essas preocupações concorrentes.
Inspeções regulares identificam problemas em desenvolvimento antes que ocorram falhas catastróficas. Leituras de temperatura elevadas indicam lubrificação inadequada ou carga excessiva. Ruído ou vibração incomum sugere entrada de contaminação ou lascamento da superfície do elemento rolante. O monitoramento sistemático permite o planejamento de manutenção preditiva que minimiza o tempo de inatividade inesperado do equipamento.
Os projetos de rolamentos vedados contêm lubrificante e excluem contaminação, reduzindo a frequência de manutenção. Os rolamentos abertos requerem vedação externa na interface da carcaça da máquina. Vedações flexíveis e designs de labirinto protegem as partes internas dos rolamentos, ao mesmo tempo que permitem a circulação controlada da lubrificação. Equipamentos que operam em ambientes empoeirados ou úmidos se beneficiam substancialmente de medidas de vedação aprimoradas.
Ao avaliar tecnologias de rolamentos para aplicações industriais, os engenheiros comparam projetos de sulco profundo com abordagens alternativas, incluindo rolamentos de rolos cônicos, rolamentos de rolos cilíndricos e rolamentos magnéticos.
| Tipo de rolamento | Capacidade Radial | Capacidade Axial | Faixa de velocidade | Nível de custo |
|---|---|---|---|---|
| Bola de sulco profundo | Bom | Moderado | Alto | Baixo |
| Rolo Cônico | Excelente | Excelente | Moderado | Alto |
| Rolo Cilíndrico | Excelente | Limitado | Alto | Moderado |
| Rolamentos Magnéticos | Especializado | Especializado | Muito alto | Muito alto |
Os rolamentos profundos representam a escolha ideal para aplicações de uso geral que combinam cargas moderadas, velocidades variáveis e sensibilidade ao custo. Os tipos de rolamentos especializados oferecem desempenho superior em cenários específicos, mas com custos operacionais e de aquisição substancialmente mais elevados.
Os rolamentos rígidos de esferas estão em conformidade com rígidos padrões internacionais de dimensão e desempenho, principalmente ISO 6 para especificações gerais de projeto e ISO 286 para classificação de tolerância. Esses padrões garantem a intercambialidade entre cadeias de fornecimento globais e permitem que os engenheiros especifiquem com segurança componentes de vários fornecedores.
Os sistemas de certificação de qualidade, incluindo a conformidade de fabricação ISO 9001 e os padrões de qualidade ISO 20623, estabelecem processos de produção consistentes. Testes regulares validam se os componentes do rolamento atendem às classificações de carga, precisão dimensional e requisitos de acabamento superficial especificados.
Instalações de produção modernas empregam usinagem de controle numérico computadorizado para obter geometrias de pistas com acabamentos superficiais abaixo de 0,05 micrômetros. Técnicas avançadas de retificação removem imperfeições do material subterrâneo que iniciam falhas por fadiga. A verificação de qualidade durante o processo confirma a conformidade dimensional antes que os rolamentos saiam das instalações de fabricação.
A purificação centrífuga do aço remove inclusões internas que concentram tensões sob cargas operacionais. Os processos de tratamento térmico otimizam a dureza e a tenacidade do material, equilibrando a resistência ao desgaste e a fragilidade. Esses avanços metalúrgicos prolongam significativamente a vida útil prática dos rolamentos, além dos designs da geração anterior.
A indústria de rolamentos continua avançando em direção a um melhor desempenho, maior sustentabilidade e adaptação às crescentes exigências industriais. Os designs leves de gaiola composta reduzem as forças centrífugas em velocidades extremas, mantendo a integridade estrutural. Os elementos rolantes cerâmicos em rolamentos híbridos reduzem a massa e o atrito, mantendo a capacidade de carga adequada para muitas aplicações.
Os revestimentos lubrificantes sólidos permitem a operação dos rolamentos em ambientes onde a graxa e o óleo convencionais não podem ser contidos, o que é particularmente relevante para aplicações aeroespaciais e de vácuo. Projetos de rolamentos inteligentes que incorporam sensores integrados permitem o monitoramento da condição que prevê as necessidades de manutenção antes que ocorram falhas, otimizando a confiabilidade em sistemas críticos.
Considerações de sustentabilidade impulsionam o desenvolvimento de projetos de rolamentos que exigem substituição menos frequente e utilizam lubrificantes ambientalmente compatíveis. Os fabricantes trabalham para eliminar elementos de terras raras das gaiolas de ímã permanente, mantendo os padrões de desempenho exigidos pelas máquinas modernas.
Ruído incomum no rolamento normalmente indica entrada de contaminação ou lubrificação inadequada. Partículas de metal circulando pelas superfícies das pistas de pontuação do rolamento criam sons de retificação reconhecíveis. A lavagem sistemática com lubrificante limpo às vezes restaura o bom funcionamento se a contaminação permanecer mínima. Rolamentos emperrados ou gravemente danificados requerem substituição completa.
A falha do rolamento antes dos intervalos de manutenção esperados sugere erros de instalação, carga excessiva ou problemas ambientais. A montagem inadequada aplica cargas excêntricas concentrando pressão nas seções do rolamento projetadas para cargas distribuídas. O aperto excessivo dos ajustes de montagem cria tensões internas que aceleram a fadiga do material. Manter as tolerâncias de montagem especificadas evita essas falhas induzidas pela instalação.
A temperatura do rolamento acima da faixa normal de operação indica aumento de atrito devido a falha na lubrificação ou aplicação de carga excessiva. Aumentar a quantidade de lubrificante ou atualizar para graxa com capacidade para temperaturas mais altas às vezes resolve os problemas. A verificação da análise de carga confirma se as condições operacionais excedem as classificações de projeto do rolamento.
Os rolamentos profundos vedados contêm vedações permanentes que prendem o lubrificante dentro do rolamento e excluem a contaminação externa. Este design reduz os requisitos de manutenção e funciona bem em ambientes empoeirados ou úmidos, mas evita a reposição externa de lubrificante. Os rolamentos abertos permitem a circulação e o resfriamento contínuos do lubrificante, mas exigem vedações externas do alojamento para evitar a entrada de contaminação. O ambiente do aplicativo e a capacidade de manutenção determinam a configuração mais apropriada.
A seleção do rolamento começa com o cálculo das cargas radiais e axiais que atuam no eixo. Consulte as tabelas de classificação de carga do fabricante do rolamento comparando suas cargas calculadas com as classificações de carga básicas publicadas. Selecione um tamanho de rolamento onde a carga calculada permaneça abaixo de 50 a 70 por cento da classificação de carga básica para garantir margens de segurança de vida útil adequadas. Verifique se a velocidade operacional está dentro dos limites de velocidade de lubrificação recomendados para o rolamento.
Os rolamentos profundos toleram desalinhamento angular limitado, normalmente em torno de um a três graus, dependendo do tamanho do rolamento e das condições de carga. O desalinhamento excessivo concentra as cargas do rolamento em porções limitadas da pista, acelerando a falha por fadiga. Os procedimentos de montagem que enfatizam a concentricidade do eixo e do alojamento evitam problemas de desalinhamento. A seleção de acoplamento flexível acomoda pequenos deslocamentos do eixo que os rolamentos não conseguem acomodar de forma independente.
As aplicações de alta velocidade que se aproximam da classificação de velocidade máxima do rolamento se beneficiam da lubrificação com óleo que circula pelo rolamento a taxas de fluxo controladas. O óleo remove o calor gerado pela fricção dos elementos rolantes e substitui continuamente o lubrificante degradado. A lubrificação com graxa apropriada para velocidades médias gera calor excessivo em altas velocidades, podendo causar emperramento do rolamento. Os sistemas de lubrificação por névoa de óleo ou óleo-ar representam soluções avançadas para aplicações especializadas de ultra-alta velocidade.
Os rolamentos vedados de fábrica normalmente contêm lubrificação suficiente para longos períodos de serviço, geralmente vários anos em condições normais de operação. Os intervalos de relubrificação dependem da temperatura operacional, das condições de carga e do ciclo de trabalho. Os fabricantes normalmente especificam os requisitos de lubrificação na documentação do produto. Depois que os rolamentos vedados esgotam as reservas internas de lubrificante, a substituição torna-se necessária, pois a relubrificação direta é impossível sem desmontagem.
A pré-carga do rolamento refere-se à compressão interna aplicada aos elementos rolantes durante a montagem. A pré-carga adequada elimina a folga interna que, de outra forma, permitiria derrapagens e recuos na pista. A pré-carga excessiva cria atrito e calor desnecessários, enquanto a pré-carga insuficiente permite o deslizamento do elemento rolante. As especificações de montagem estabelecem a pré-carga correta por meio de ajustes controlados entre o rolamento e o eixo ou o rolamento e o furo da caixa.
Os rolamentos profundos suportam cargas radiais de maneira eficaz, mas fornecem capacidade de carga axial limitada em comparação com os rolamentos de rolos cônicos. Os rolamentos de rodas automotivas exigem resistência substancial à carga axial para acomodar forças de frenagem e carga lateral. Embora as configurações de sulco profundo funcionem em certas aplicações automotivas sem rodas, os designs de rolos cônicos permanecem padrão para montagem em rodas devido à capacidade axial superior e às capacidades de pré-carga inerentes.
Armazene os rolamentos selados na embalagem original em ambientes secos e com temperatura estável entre 16 e 35 graus Celsius. Proteja os rolamentos contra umidade, gases corrosivos e flutuações extremas de temperatura que degradam as propriedades do lubrificante. O armazenamento prolongado pode engrossar a graxa, exigindo uma operação suave durante a inicialização. Rolamentos abertos requerem tampas protetoras e armazenamento seco, evitando a corrosão das superfícies das pistas.
