O que o rolamento 3200 A-2ZTN9/MT33 oferece: especificações, cargas e limites de velocidade

Dimensões principais e especificações principais

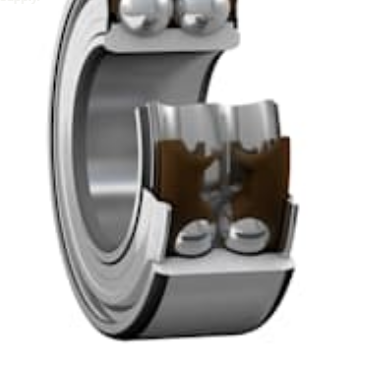

Todo projeto começa com geometria. O 3200 A-2ZTN9/MT33 reúne dois caminhos de carga em uma unidade. Seu layout é equivalente a um par de rolamentos de esferas de contato angular de uma carreira dispostos costas com costas em uma configuração tipo O, mas requer visivelmente menos espaço axial. A tabela abaixo lista os principais dados dimensionais que os engenheiros verificam primeiro.

Leitura do furo, diâmetro externo e largura

O diâmetro interno de 10 mm e o diâmetro externo de 30 mm definem um envelope compacto que se adapta a pequenas caixas de engrenagens, eixos de bombas e carcaças de motores. A largura de 14 mm é o que torna o par costas com costas eficiente. Um projetista obtém a capacidade axial de dois rolamentos em uma área apenas um pouco maior do que uma unidade de fileira única. Com massa de aproximadamente 0,051 kg, o rolamento adiciona pouca inércia rotativa, o que é importante quando um eixo acelera e desacelera com frequência.

Filetes e distância do ponto de pressão

Dois valores na tabela são fáceis de ignorar. A dimensão mínima do filete de 0,6 mm informa ao maquinista quão afiados podem ser os cantos do eixo e do ressalto da caixa. Um canto mais apertado que esse valor impede que o anel do rolamento assente totalmente no ressalto, o que leva ao desalinhamento e desgaste. A distância do ponto de pressão de 16 mm localiza onde a carga atua efetivamente ao longo do eixo. Use-o ao calcular cargas momentâneas no eixo, pois ele determina o braço de alavanca entre o rolamento e a força aplicada.

Classificações de carga e limites de velocidade

Os dados de carga e velocidade decidem se um rolamento sobreviverá ao seu ciclo de trabalho. As classificações publicadas estão resumidas nos cartões abaixo, seguidas de uma tabela que explica o que cada classificação significa na prática.

Capacidade estática versus dinâmica

A classificação dinâmica governa a rotação contínua, enquanto a classificação estática protege o rolamento durante choques de partida, impactos de transporte ou paradas da máquina sob carga. Um sistema com carga de choque frequente deve ser verificado primeiro em relação ao valor estático, porque o recuo permanente nas pistas é irreversível. O limite de fadiga é uma referência útil para estágios de carga leve, onde se espera que o rolamento funcione por longos períodos sem desenvolver fadiga superficial.

Classificações de velocidade na prática

Os valores de velocidade devem ser lidos juntamente com o projeto da vedação e da gaiola. A velocidade limite de 24.000 r/min é alcançável porque o rolamento utiliza blindagens sem contato e uma gaiola leve de poliamida, que reduzem o atrito e o calor. Mantenha a velocidade operacional confortavelmente abaixo do limite, especialmente em altas temperaturas ambientes, porque o calor gerado na velocidade reduz a vida útil da graxa e aumenta o desgaste da vedação.

Decodificando o código do sufixo

A designação 3200 A-2ZTN9/MT33 é uma descrição compacta da configuração do projeto. Cada elemento do sufixo informa algo específico sobre como o rolamento se comporta, e é por isso que a leitura correta do código evita erros de pedido dispendiosos.

Duas designações de escudo parecem semelhantes e são frequentemente confundidas. Uma proteção sem contato deixa uma pequena folga, por isso quase não adiciona atrito, mas oferece proteção limitada contra poeira fina. Uma vedação de contato oferece melhor proteção, mas gera mais calor em velocidade. Como o sufixo 2Z indica um projeto sem contato, o rolamento é mais adequado para ambientes limpos e fechados, onde a velocidade é a principal prioridade.

Vantagens estruturais em máquinas reais

Geometria costas com costas

O arranjo costas com costas é a principal vantagem de um design de fileira dupla. Duas fileiras de esferas compartilham um único conjunto de anéis, de modo que o par suporta cargas radiais e axiais em ambas as direções, mantendo o eixo centralizado. Essa resistência ao momento de inclinação é valiosa onde o eixo deve permanecer rígido, como em uma posição de engate de engrenagem ou em um impulsor de bomba que apresenta empuxo irregular.

Em comparação com a montagem de dois rolamentos de uma carreira separados, a unidade integrada reduz a complexidade da usinagem. O furo e o ressalto da caixa precisam apenas de um assento preciso, e a relação de pré-carga entre as duas fileiras é definida durante a fabricação e não pelo montador.

Capacidade de alta velocidade

A alta velocidade depende da geração de calor, do comportamento do lubrificante e da estabilidade da gaiola. A combinação de blindagens sem contato e uma gaiola de poliamida mantém o atrito baixo, e a carga fixa de graxa evita as perdas por agitação decorrentes do enchimento excessivo. Os projetistas podem, portanto, visar eixos que funcionem bem acima das velocidades convencionais, desde que a carcaça dissipe o calor e a velocidade operacional permaneça dentro do limite nominal.

Design pré-lubrificado

O rolamento é enviado com graxa MT33 já instalada. Isto simplifica a instalação porque não há necessidade de uma etapa adicional de lubrificação na linha de montagem e elimina uma fonte comum de contaminação. Para aplicações com vedação permanente, a ausência de uma porta de relubrificação também reduz o número de possíveis caminhos de vazamento na máquina.

Áreas de aplicação

O rolamento é adequado para máquinas que devem suportar cargas radiais e axiais juntas dentro de uma seção rotativa compacta. As áreas de aplicação mais comuns incluem:

• Bombas: bombas industriais e bombas de água onde o impulso do impulsor deve ser controlado.
• Caixas de velocidades: transmissões e redutores onde a rigidez do eixo afeta a qualidade da malha da engrenagem.
• Motores elétricos: motores e geradores que funcionam em alta velocidade e precisam de posição estável do eixo.
• Máquinas industriais: conjuntos rotativos compactos que transportam cargas combinadas em espaços apertados.

Ao pesquisar opções de fornecedores, um Rolamento 3200 a-2ztn9/mt33 pode ser especificado juntamente com suas dimensões e código de sufixo, o que evita confusão com variantes que possuem vedações ou gaiolas diferentes.

Guia de seleção

Use a sequência a seguir para decidir se este rolamento se adapta à sua aplicação. Cada etapa usa os dados discutidos acima, portanto a decisão permanece rastreável.

1. Defina a direção da carga. Meça cargas radiais e axiais separadamente, incluindo cargas de choque e inversões de carga. Se o empuxo atuar em ambas as direções, um projeto de fileira dupla é um forte candidato.
2. Verifique a velocidade em relação ao limite. Compare a velocidade operacional com a velocidade limite de 24.000 r/min e mantenha uma margem para aumento de temperatura e picos de velocidade.
3. Confirme a vedação e a graxa. Use a blindagem 2Z sem contato e a graxa MT33 quando o ambiente estiver limpo e a temperatura permanecer dentro da faixa indicada.
4. Verifique a geometria do ombro. Verifique se os raios dos ressaltos do eixo e da caixa são de pelo menos 0,6 mm e se a distância do ponto de pressão de 16 mm corresponde à análise do momento.
5. Revise a capacidade estática. Confirme se a classificação estática de 4,3 kN cobre o pior caso de choque ou carga paralisada.

Se o ambiente contiver poeira abrasiva ou água de lavagem, considere um tipo de vedação diferente. A blindagem sem contato foi projetada para máquinas fechadas, em vez de ambientes abertos ou agressivos.

Instalação, lubrificação e planejamento do ciclo de vida

Uma instalação correta protege o desempenho nominal. Limpe o eixo e a carcaça, compare as dimensões com os valores publicados e pressione os anéis uniformemente para que a carga não passe pelas esferas durante o assentamento. Evite bater diretamente nas vedações, pois mesmo uma pequena deformação de uma blindagem de aço pode criar contato que gera calor em alta velocidade.

Como o rolamento é pré-lubrificado, o plano de manutenção concentra-se na temperatura e na vibração, em vez da lubrificação regular. Monitore a temperatura da carcaça durante o comissionamento e registre os níveis de vibração no início do serviço. Um aumento gradual em qualquer um dos valores geralmente sinaliza desgaste prematuro ou desalinhamento, o que permite ações corretivas antes da falha. Quando a máquina opera em um ambiente estável e limpo, a graxa pré-cheia pode suportar longos intervalos de manutenção sem lubrificação adicional.
